Système de levage léger
ErgoLine®
Conseil La longueur totale peut être augmentée à 80 m en ajoutant plusieurs champs.
Product highlights
- Chariots facilement manœuvrables permettant une manutention sans pareil et des forces de déplacement optimales
- Confort d'utilisation unique grâce à l'approche ciblée de la position finale
- Suspension à cardan assurant des degrés de liberté dans toutes les directions et une excellente ergonomie
- Convenant parfaitement à l'enchaînement de plusieurs postes de travail
- Aucune charge sur la construction du hall
- N'exige que peu de place
- Les poteaux réglables en hauteur permettent une livraison rapide et une mise en service simple sur site.
- Longueur / largeur de chemin de roulement pouvant être adaptées aux conditions du hall
- Montage aisé par fixation par chevilles sur dalle en béton

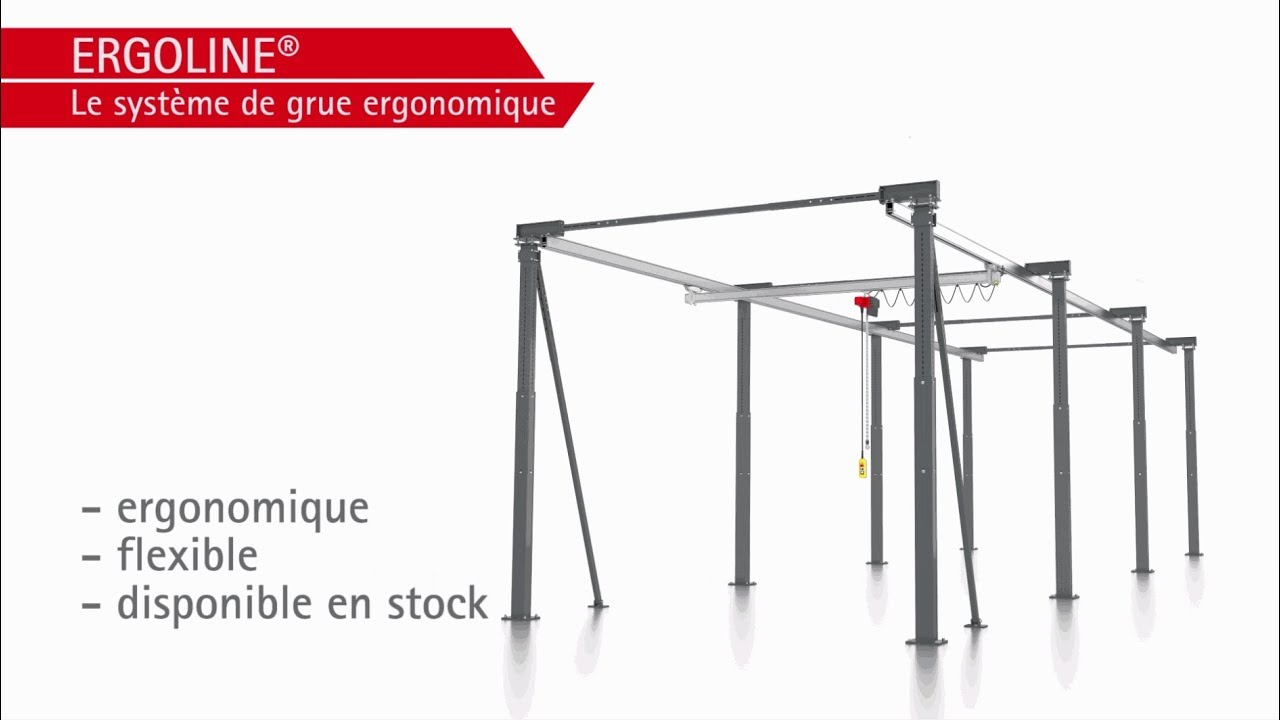

Le système de levage léger
Le système de levage léger ErgoLine® est spécialement conçu pour la manutention de charges jusqu'à 1 000 kg qui doivent être déplacées de manière rapide et confortable.
Excellente combinaison de déplacement aisé et de stabilité. Confort d'utilisation unique. C'est le système ErgoLine® de VETTER. Le chariot intégré à suspension à cardan représente une innovation. Grâce à la transmission optimale de la force, il établit de nouveaux critères en matière de facilité de roulage.
Alors que les systèmes de levage conventionnels permettent le meilleur déplacement à partir du centre, le système ErgoLine® permet un déplacement précis et aisé à partir de n'importe quelle position.
Le système ErgoLine® est modulaire. Les bras avec avant-bec à réglage continu permettent un montage rapide et sans efforts sur les poteaux à l'aide de plaques à cheviller dynamiques qui rendent les fondations coûteuses inutiles.
Les poteaux réglables en hauteur permettent une livraison rapide et une adaptation individuelle du système sur place.
En option, nous vous fournissons des palans à chaîne ELECTROLIFT® appropriés et d'autres accessoires variés.

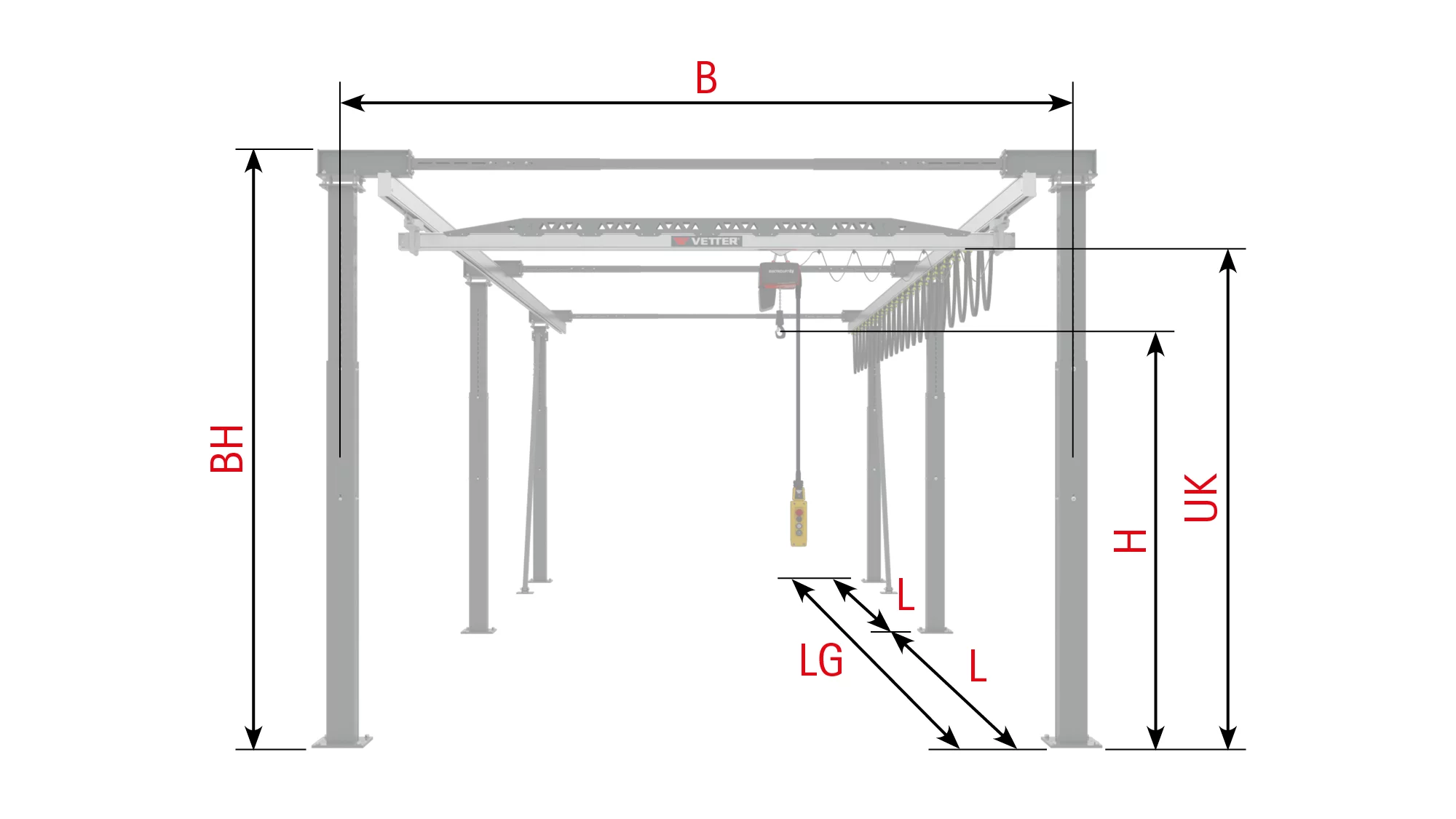

Données techniques
| Capacité de charge: | 80 - 1000 kg |
| Largeur: | 2000 - 10 500 mm |
| Longueur du champ: | 3000 - 10 000 mm |
| Bord inférieur: | 2200 - 5000 mm |
| Hauteur de construction: | 2900 - 5450 mm |
| Ponts de grue: | 10 |
| EN 13001 Classe de levage: | HC2 |
| EN 13001 Classe de stabilité: | S2 |
| Déplacement de la grue: | À la main |
| Equipement de levage: | Palan à chaîne |
| Déplacement du chariot: | Manuelle |
| Lieu d'installation: | Hall |
| Longueur max. longueur du chemin de roulement de la grue: | 80 000 mm |
Longueur de champ [m]
Capacité [kg]
| 3 | 3,5 | 4 | 4,5 | 5 | 5,5 | 6 | 6,5 | 7 | 7,5 | 8 | 8,5 | 9 | 9,5 | 10 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 80 | |||||||||||||||
| 125 | |||||||||||||||
| 250 | |||||||||||||||
| 320 | |||||||||||||||
| 500 | |||||||||||||||
| 630 | |||||||||||||||
| 800 | |||||||||||||||
| 1000 |

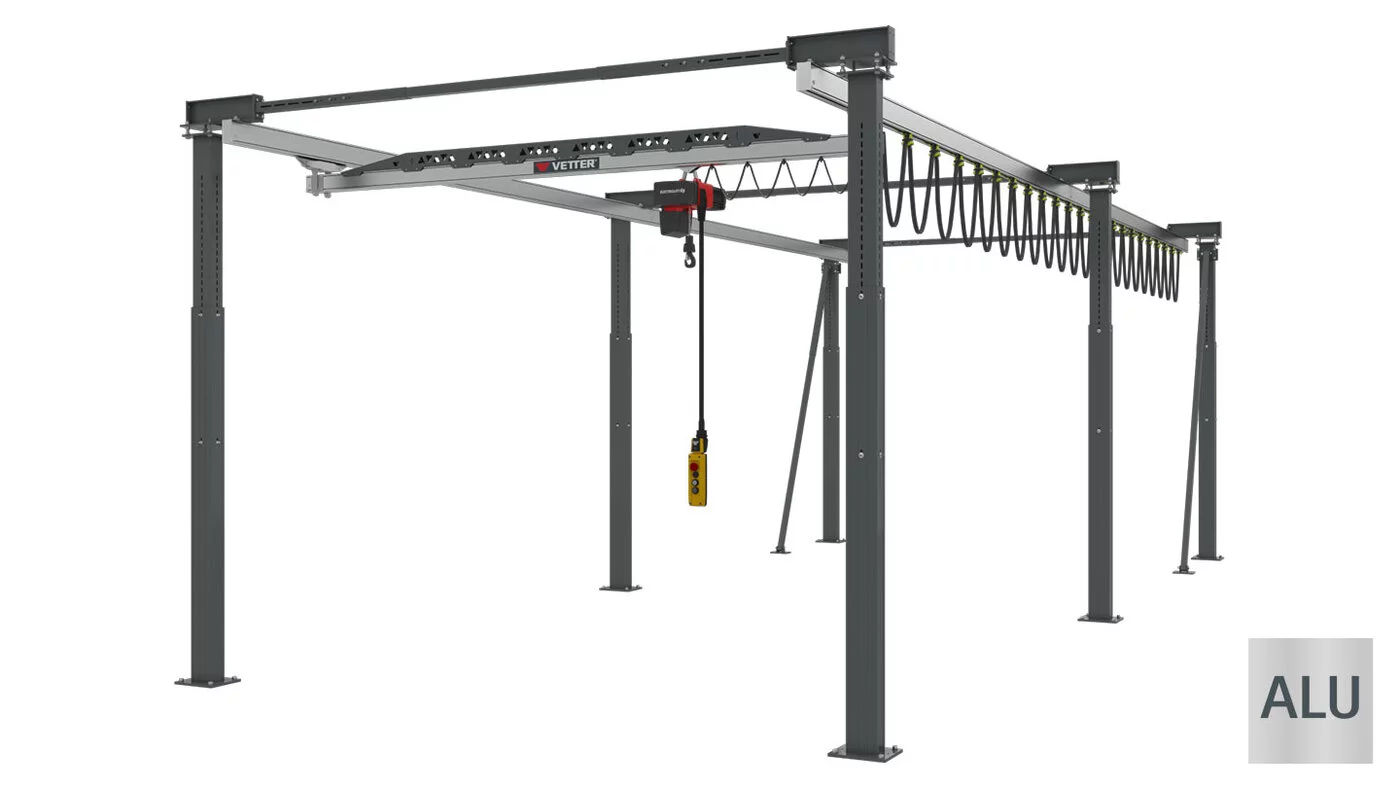

- ■ Chemin de roulement en profilé d'aluminium □ Chemin de roulement en profilé d'acier avec bande de roulement légère en acier inoxydable
