Potence mobile à rotation
Type MOB-PR
Conseil Pour un déplacement rapide et simple, plusieurs moyens de transport sont disponibles comme accessoires.
Product highlights
- Grâce à un contrepoids intégré, la potence est autonome, il n’est donc pas nécessaire de la fixer au sol du hall.
- Nombreux moyens de transport : chariot manuel, chariot élévateur à fourche ou pont roulant (tous en option)
- Rotation à 360° sans limite grâce à l'alimentation en courant par bague collectrice
- Rotation extrêmement aisée grâce au montage complexe sur roulements à billes avec frein de résistance de rotation monté en série
- Cote d'approche réduite pour une utilisation maximale de la portée effective
- Forme compacte, idéale pour les halls de faible hauteur
- Hauteur de levage élevée
- Hauteur du fût et longueur de la flèche pouvant être adaptées aux conditions du hall
- Blocage standard de la flèche comme sécurité de transport
La potence compacte en version mobile
La potence mobile MOB-PR est une potence mobile avec un angle de rotation sans limite.
Grâce à sa forme compacte, la potence à rotation atteint une hauteur de levage maximale et convient parfaitement aux locaux étroits et de faible hauteur. Grâce au réglage individuel de la hauteur du fût et de la longueur de la flèche, la potence mobile MOB- PR s'adapte parfaitement à vos besoins.
La potence mobile MOB-PR a été conçue pour une utilisation flexible ; en tant que potence à disposition pour le chargement de machines, pour la maintenance temporaire et les réparations ou en tant qu’auxiliaire sur les places de montage et de préparation de commandes – partout où une potence mobile sur fût avec une capacité jusqu'à 1 000 kg est nécessaire.
Grâce à son contrepoids intégré, MOB-PR reste autonome. Vous n’avez besoin ni de fixation sur la fondation, ni de cheviller la potence mobile. Ainsi, la potence à rotation peut également être utilisée là où le sol ne se prête pas à un chevillage.
En option, nous vous fournissons une alimentation électrique appropriée, des palans à chaîne ELECTROLIFT® et d'autres accessoires variés permettant le déplacement aisé de la potence.
Ce type de potence est également disponible comme potence sur fût ou potence murale.
Données techniques
| Capacité de charge: | 125 - 1000 kg |
| Portée: | 2000 - 6000 mm |
| Bord inférieur: | 1800 - 5000 mm |
| Hauteur de construction: | 2050 - 5200 mm |
| Plage de pivotement: | 360° ∞ |
| EN 13001 Classe de levage: | HC2 |
| EN 13001 Classe de stabilité: | S2 |
| Conception de la flèche: | Hauteur réduite |
| Pivoter: | Manuelle |
| Equipement de levage: | Palan à chaîne |
| Déplacement du chariot: | Manuelle / Électrique |
| Lieu d'installation: | Hall |
Portée [m]
Capacité [kg]
| 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | 5,5 | 6 | |
|---|---|---|---|---|---|---|---|---|---|
| 125 | |||||||||
| 250 | |||||||||
| 320 | |||||||||
| 500 | |||||||||
| 1000 |
- ■ Surface de base du socle de la grue au choix 1175×1040 mm ou 1360×1240 mm □ Surface de base du socle de la grue 1360×1240 mm

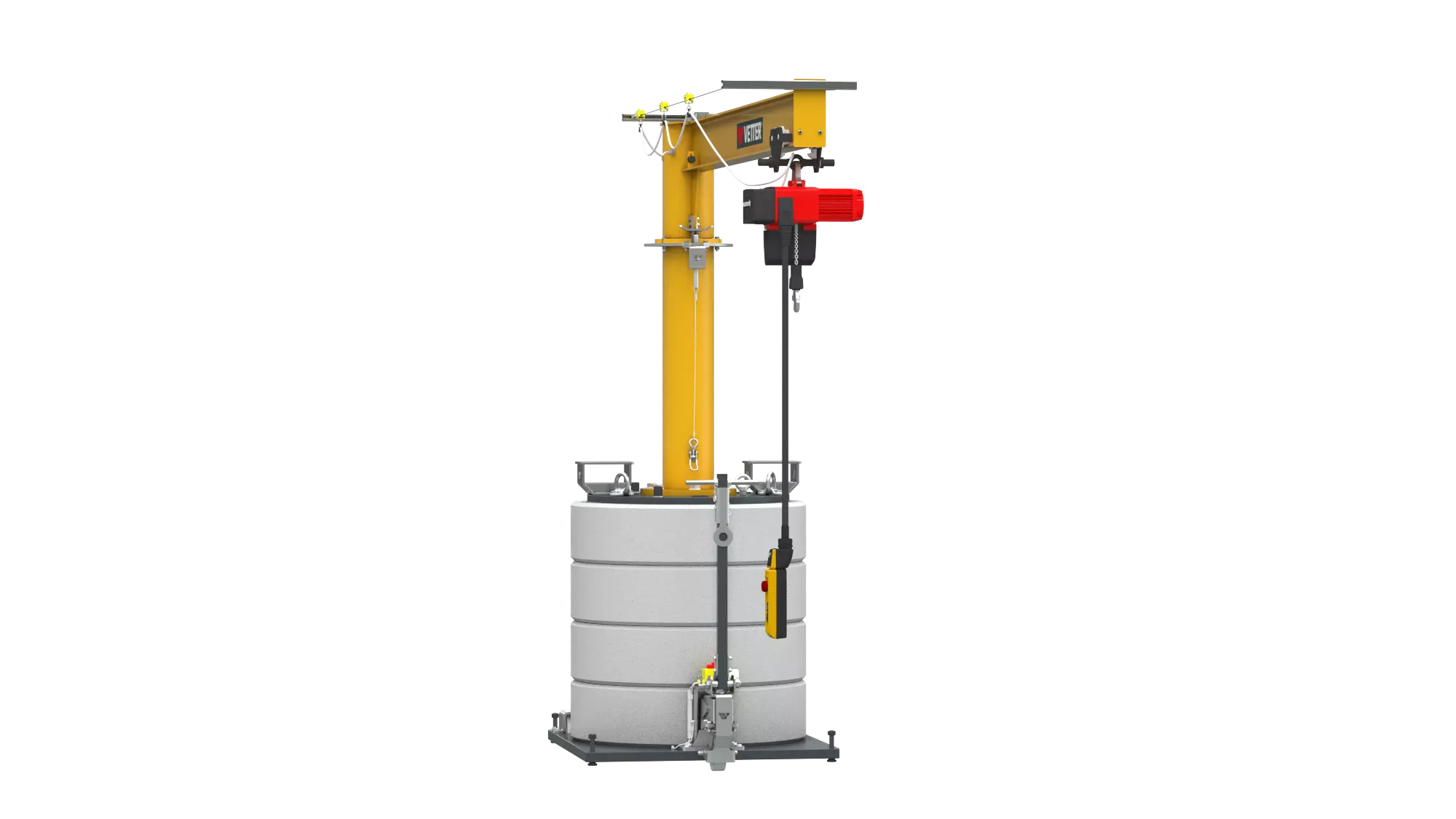

3D-Ansicht
Accessoires
Alimentation électrique

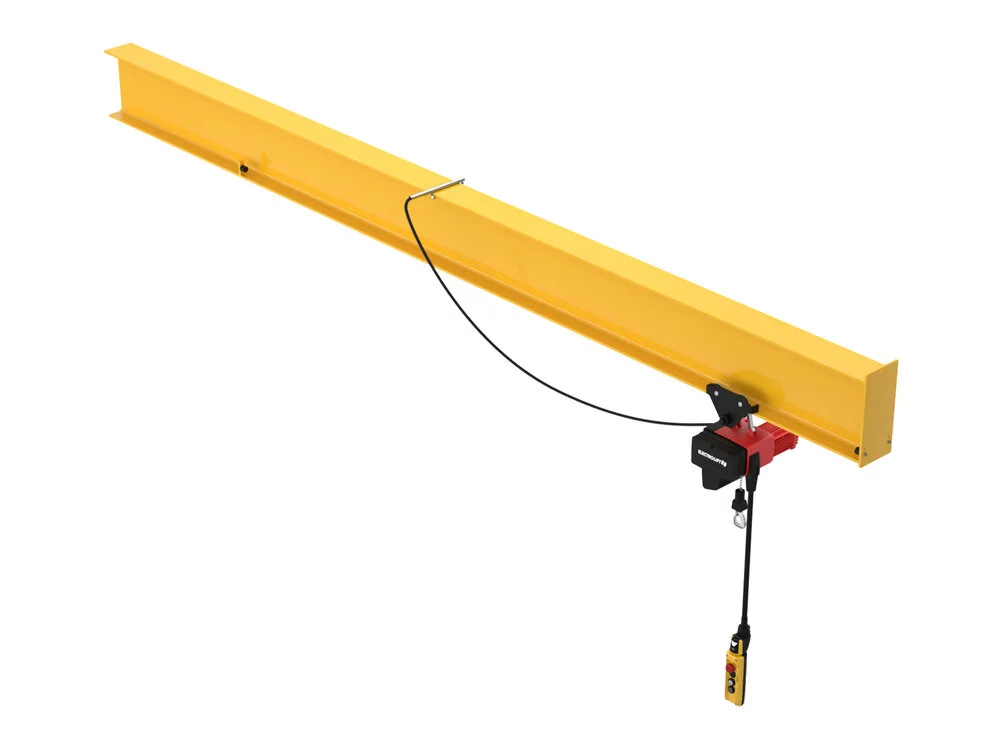

Câble rond
Alimentation électrique par un câble rond en forme de boucle avec câble rond et tube pour la fixation à la flèche. La boîte de commande est fixée au palan. Convenant à une portée de flèche jusqu’à 3 m (dépend de la hauteur sous fer).

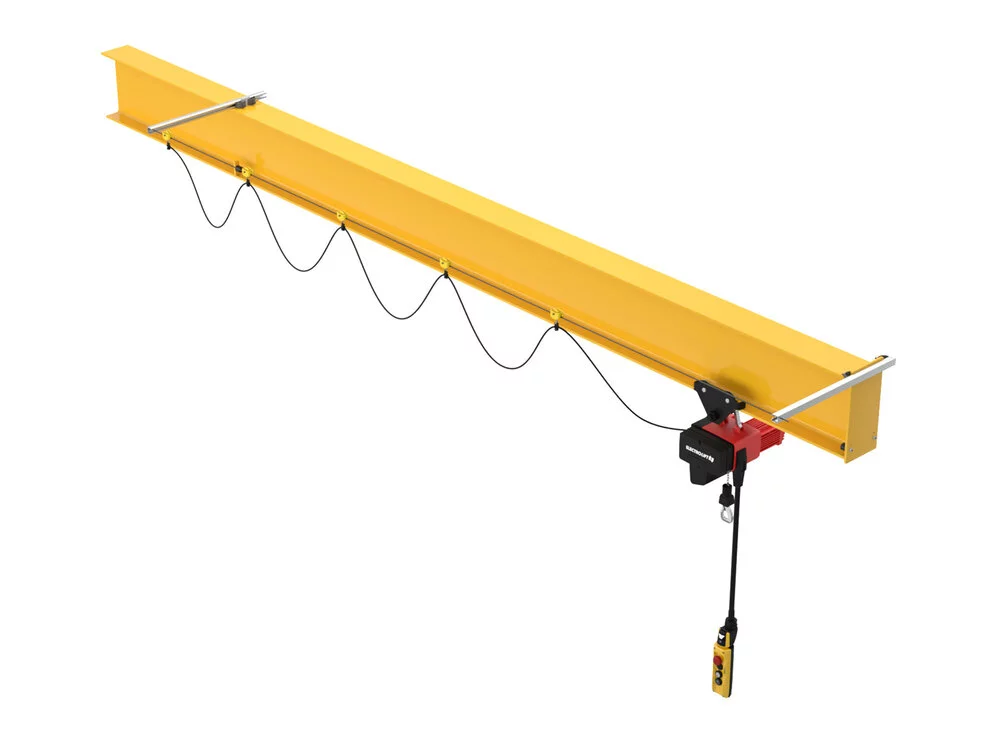

Guirlande avec câble rond
Alimentation électrique économique avec câble rond, chariots porte-câbles, câble de serrage et supports pour la fixation à la flèche. La boîte de commande est fixée au palan. Recommandée pour une portée de flèche de 3 à 10 m (dépend de la hauteur sous fer).
Autres
Butée de rotation MOB
Grâce aux butées de rotation en option, il est possible de régler la zone de travail de la MOBILUS aisément.
Dispositif de blocage pour une position MOB
Permettant de bloquer la flèche dans une position. Il sert également de sécurité de transport.
Dispositif de blocage pour plusieurs positions MOB
Permettant de bloquer la flèche dans plusieurs positions.
Traitement de surface
Structure de la peinture pour une utilisation à l'intérieur MOB-PR/MOB-AS/MOB-BS
La structure des potences utilisées à l’intérieur est grenaillée et revêtue d’une peinture de haute qualité se référant à la catégorie de corrosivité C2. Elle convient parfaitement aux faibles sollicitations atmosphériques. La couleur standard est jaune de jonquille (RAL 1007) avec une épaisseur nominale de couche de 80 µm. Anneaux en béton sans peinture.
D'autres couleurs RAL, catégories de corrosivité et épaisseurs de couche sont disponibles en option.
Transport
Chariot pour socle en béton
Le chariot manuel pour la potence avec timon permet un déplacement manuel.
Attelage
En modifiant l’attelage, il est possible de déplacer la MOBILUS avec un chariot élévateur.
Poches pour fourches
Les poches pour fourches galvanisées permettent de la soulever et déplacer avec un chariot élévateur.
Œillets
Les œillets pour le transport permettent de déplacer la MOBILUS à l‘aide d‘un pont roulant en toute sécurité sur son lieu d‘utilisation.
