Potence mobile à rotation
Type MOB-US
Conseil Pour un déplacement rapide et simple, plusieurs moyens de transport sont disponibles comme accessoires.
Product highlights
- Grâce à un contrepoids intégré, la potence est autonome, il n’est donc pas nécessaire de la fixer au sol du hall.
- Nombreux moyens de transport : chariot manuel, chariot élévateur à fourche ou pont roulant (tous en option)
- Flèche en profilé d'aluminium
- Manutention ergonomique
- Rotation aisée
- Excellentes propriétés de roulement du chariot
- Construction triangulée, faible poids propre de la flèche en profilé d'aluminium
- Alimentation en courant par câble guirlande dans le profilé de la flèche
- Hauteur du fût et longueur de la flèche pouvant être adaptées aux conditions du hall
La potence facile à manœuvrer en version mobile
La potence mobile MOB-US est une potence facilement manœuvrable avec flèche en profilé d'aluminium.
Elle s'utilise partout où vous voulez déplacer des faibles charges jusqu'à 500 kg de manière rapide et sûre, par ex. dans le secteur logistique ou automobile. Grâce à sa construction triangulée et au faible poids de la flèche en profilé d'aluminium, la potence à rotation permet une rotation très aisée. Les excellentes propriétés de roulement du chariot manuel intérieur vous permettent de déplacer très facilement le palan électrique à chaîne. Grâce à la hauteur individuelle du fût, la potence mobile MOB-US s'adapte parfaitement à vos besoins.
Grâce à son contrepoids intégré, MOB-US reste autonome. Vous n’avez besoin ni de fixation sur la fondation, ni de cheviller la potence mobile. Ainsi, la potence à rotation peut également être utilisée là où le sol ne se prête pas à un chevillage.
Nous vous fournissons directement des chariots manuels manœuvrables, des palans à chaîne ELECTROLIFT®, des butées de rotation et un dispositif de blocage de la rotation.
Ce type de potence est également disponible comme potence sur fût ou potence murale.
Données techniques
Table de capacité de charge
| Capacité de charge: | 80 - 500 kg |
| Portée: | 1895 - 5895 mm |
| Bord inférieur: | 1800 - 5000 mm |
| Hauteur de construction: | 2600 - 5750 mm |
| Plage de pivotement: | 270° |
| EN 13001 Classe de levage: | HC2 |
| EN 13001 Classe de stabilité: | S2 |
| Conception de la flèche: | Triangulée |
| Pivoter: | Manuelle |
| Equipement de levage: | Palan à chaîne |
| Déplacement du chariot: | Manuelle |
| Lieu d'installation: | Hall |
Portée [m]
Capacité [kg]
| 1,9 | 2,4 | 2,9 | 3,4 | 3,9 | 4,4 | 4,9 | 5,4 | 5,9 | |
|---|---|---|---|---|---|---|---|---|---|
| 80 | |||||||||
| 125 | |||||||||
| 250 | |||||||||
| 320 | |||||||||
| 500 |
- ■ Surface de base du socle de la grue au choix 1175×1040 mm ou 1360×1240 mm □ Surface de base du socle de la grue 1360×1240 mm
Vue 3D
Accessoires
Alimentation électrique
Alimentation en courant par câble guirlande à l'intérieur
Alimentation en courant par câble guirlande avec patins coulissant dans le profilé. Borne terminale comprise.
Autres
Butée de rotation
Butée de rotation mécanique, montage et réglage simple et en continu.

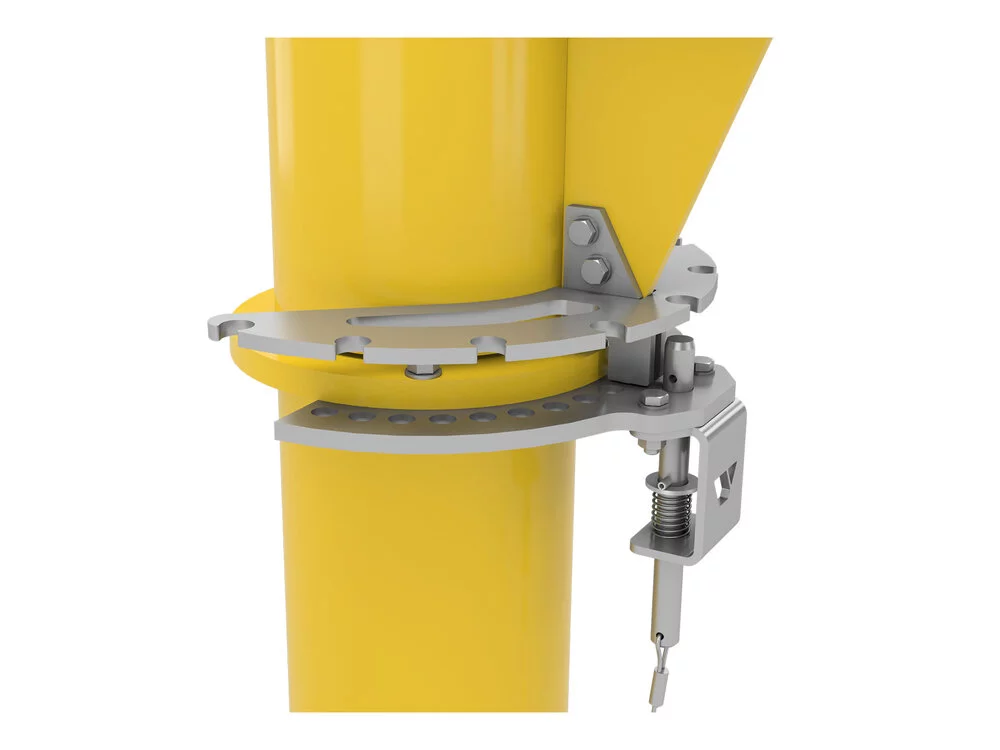

Mécanisme de blocage de la flèche
Pour le verrouillage de la flèche en plusieurs positions. Actionnement par une tige de poussée / câble de traction (dépend du modèle de potence) avec levier. Verrouillage aussi possible jusqu’à une vitesse de vent de force Beaufort 7 (seulement pour la potence mise hors service avec le palan en position parking).
Traitement de surface
Structure de la peinture pour une utilisation à l'intérieur
La structure des potences utilisées à l’intérieur est grenaillée et revêtue d’une peinture de haute qualité se référant à la catégorie de corrosivité C2. Elle convient parfaitement aux faibles sollicitations atmosphériques. La couleur standard est jaune de jonquille (RAL 7016) avec une épaisseur nominale de couche de 80 µm. La flèche est en aluminium anodisé. Anneaux en béton sans peinture.
D'autres couleurs RAL, catégories de corrosivité et épaisseurs de couche sont disponibles en option.
Transport
Chariot pour socle en béton
Le chariot manuel pour la potence avec timon permet un déplacement manuel.
Attelage
En modifiant l’attelage, il est possible de déplacer la MOBILUS avec un chariot élévateur.
Poches pour fourches
Les poches pour fourches galvanisées permettent de la soulever et déplacer avec un chariot élévateur.
Œillets
Les œillets pour le transport permettent de déplacer la MOBILUS à l‘aide d‘un pont roulant en toute sécurité sur son lieu d‘utilisation.
