Potence murale à rotation
Type AW
Product highlights
- Rotation confortable et douce avec motoréducteur de rotation électrique (partiellement disponible)
- Forme compacte, idéale pour les halls de faible hauteur
- Hauteur de levage utile élevée
- Utilisation à l'extérieur possible
- Longueur de la flèche pouvant être adaptée aux conditions du hall
- Large gamme de fixations assurant un montage aisé
La potence polyvalente
Vous pouvez utiliser la potence murale à rotation AW comme potence universelle de poste de travail jusqu'à une capacité de 2 000 kg.
Grâce à sa forme compacte, la potence à rotation atteint une hauteur de levage maximale et convient parfaitement aux locaux étroits et de faible hauteur. Avec son motoréducteur de rotation électrique (seulement partiellement disponible), elle vous offre encore plus de confort d'utilisation dans la gamme de capacité / portée plus importante. Qu'il s'agisse d'une installation dans un hall ou à l'extérieur, la potence murale à rotation AW s'adapte parfaitement à vos besoins grâce au réglage individuel de la longueur de la flèche.
Pour la sélection de la fixation, vous avez le choix entre la fixation sur un poteau en acier ou en béton armé, un mur en béton armé et une construction en acier.
En option, nous vous fournissons une alimentation électrique appropriée, des palans à chaîne ELECTROLIFT® à chariot électrique, une radiocommande et d'autres accessoires variés.
Ce type de potence à rotation est également disponible comme potence à rotation sur fût.
Données techniques
Table de capacité de charge
| Capacité de charge: | 80 - 2000 kg |
| Portée: | 2000 - 10 000 mm |
| Hauteur de construction: | 940 - 1430 mm |
| Plage de pivotement: | 180° |
| EN 13001 Classe de levage: | HC2 |
| EN 13001 Classe de stabilité: | S2 |
| Conception de la flèche: | Hauteur réduite |
| Pivoter: | Manuelle / Électrique |
| Equipement de levage: | Palan à chaîne |
| Déplacement du chariot: | Manuelle / Électrique |
| Lieu d'installation: | Hall / Extérieur |
Portée [m]
Capacité [kg]
| 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | 5,5 | 6 | 6,5 | 7 | 7,5 | 8 | 8,5 | 9 | 9,5 | 10 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 80 | |||||||||||||||||
| 125 | |||||||||||||||||
| 250 | |||||||||||||||||
| 500 | |||||||||||||||||
| 800 | |||||||||||||||||
| 1000 | |||||||||||||||||
| 1600 | |||||||||||||||||
| 2000 |
- □ Rotation électrique (option)
Vue 3D
Accessoires
Fixation

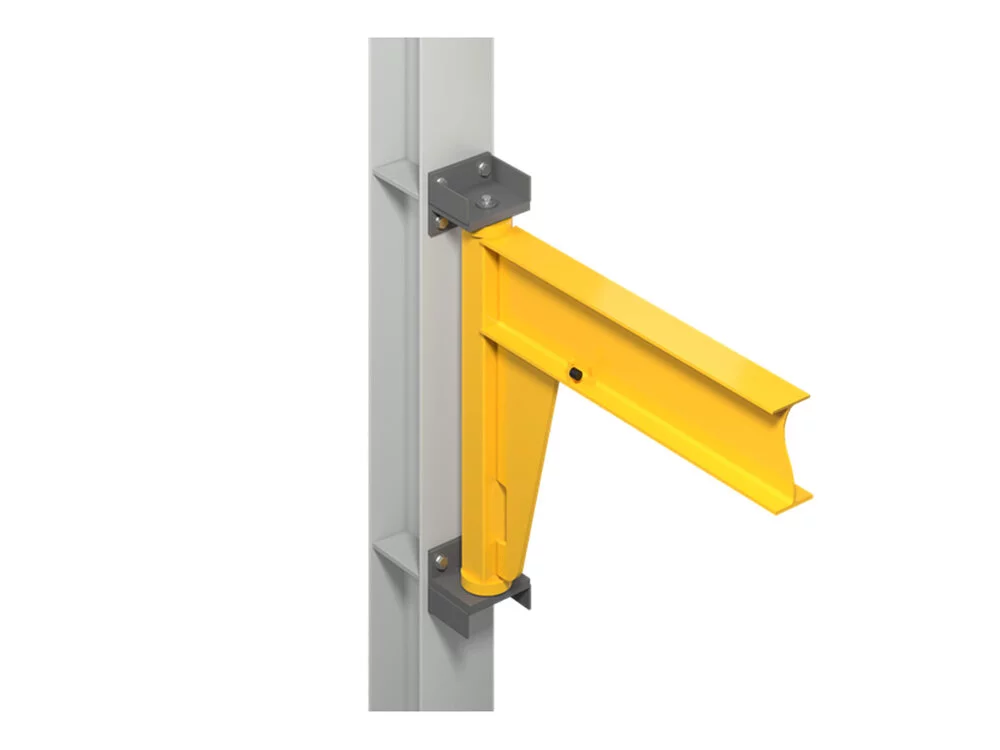

Fixation sur poteau en acier
Console standard
La console standard à visser permet de fixer les potences murales sur un poteau en acier. Elle est incluse dans la livraison standard.

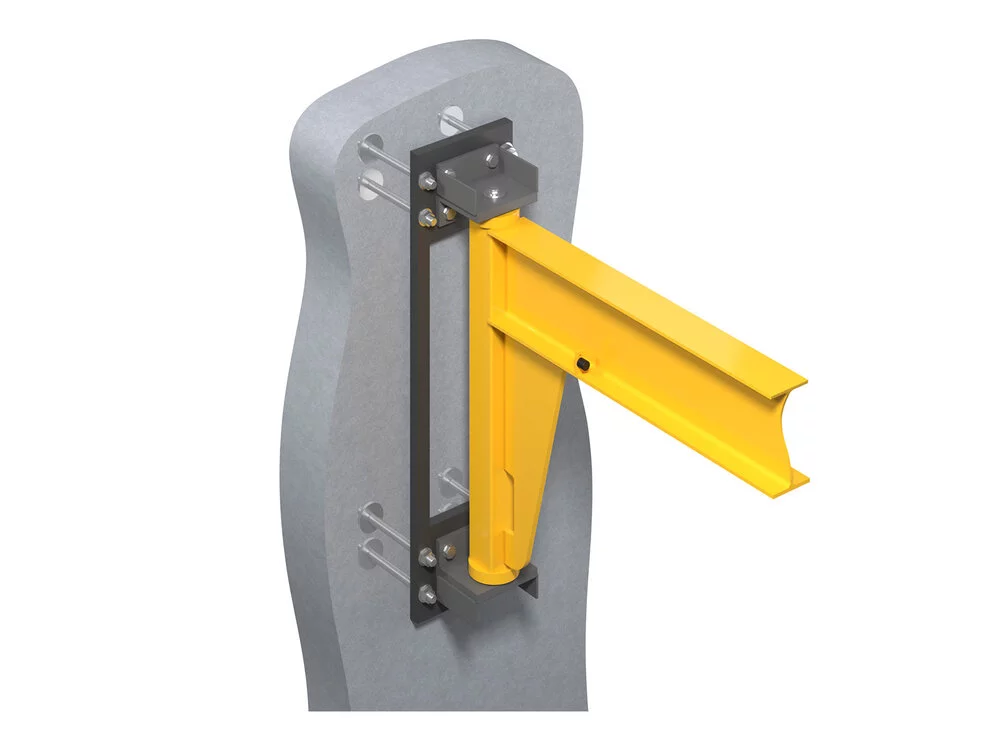

Fixation sur mur en béton armé
Console murale
Pour la fixation d’une potence murale sur un mur en béton armé. Fixation par plaque et disque arrière. Les plaques, les disques, les tiges et les écrous sont inclus dans la livraison.

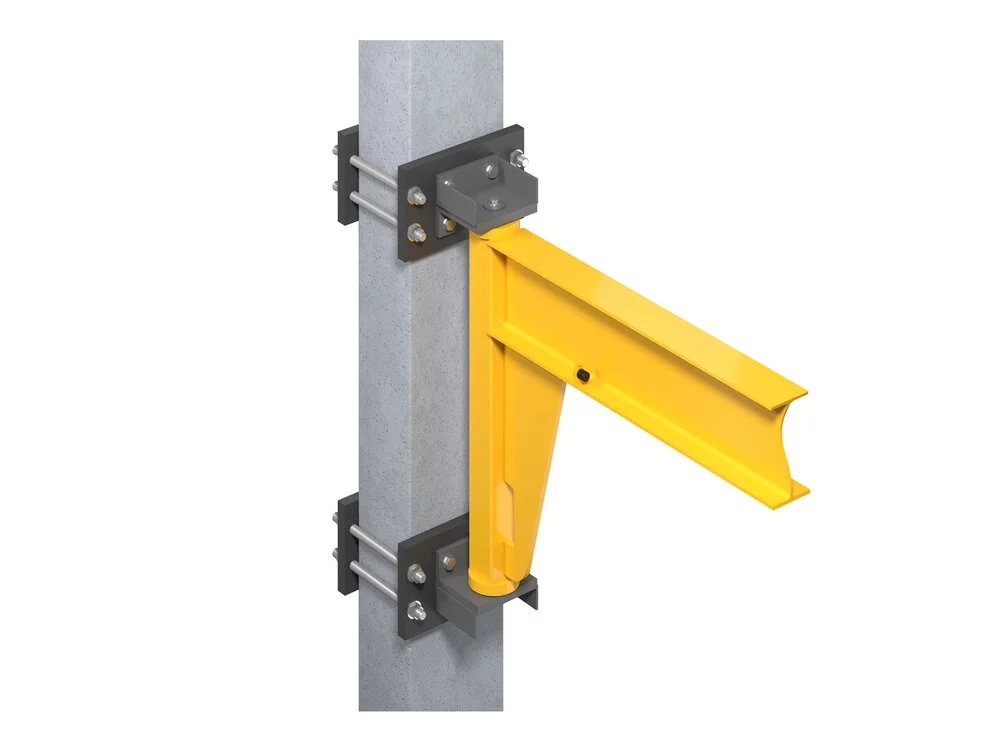

Fixation sur poteau en béton armé
Console ceinturage
Pour la fixation d’une potence murale sur un poteau en béton armé. Fixation par plaque et contreplaque. Les plaques, les tiges et les écrous pour le ceinturage sont inclus dans la livraison.

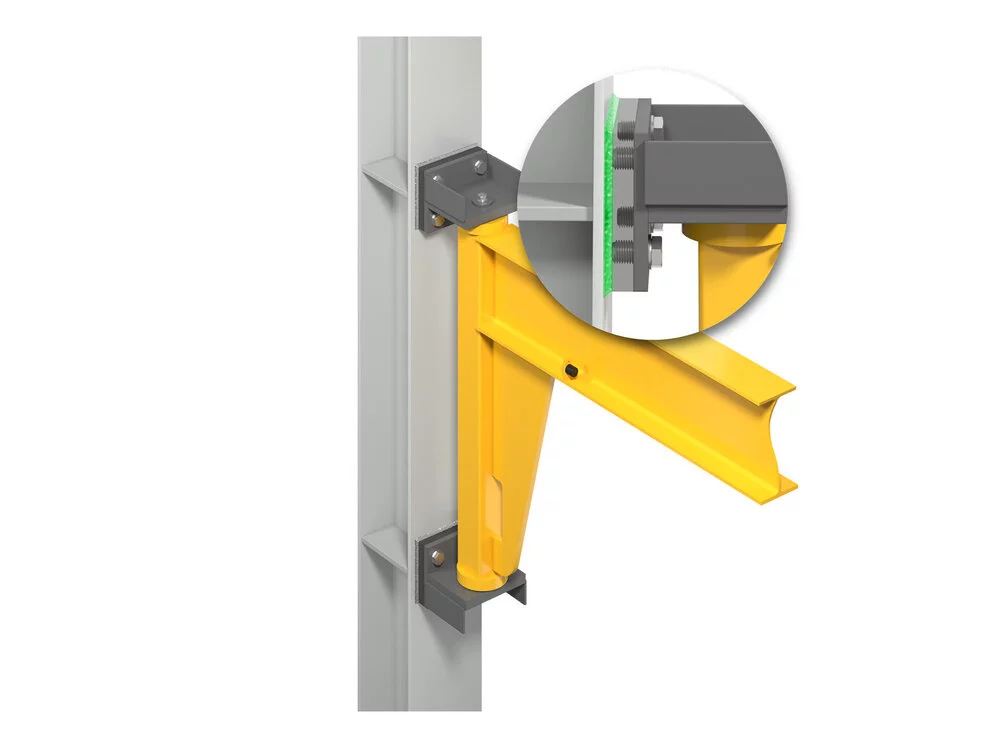

Fixation sur structure en acier
Console à souder
Pour la fixation d’une potence murale sur une structure en acier d’une statique appropriée. La console est soudée directement sur la structure en acier. Cette fixation convient parfaitement aux constructions en acier existantes qui ne peuvent ou ne doivent pas être percées.

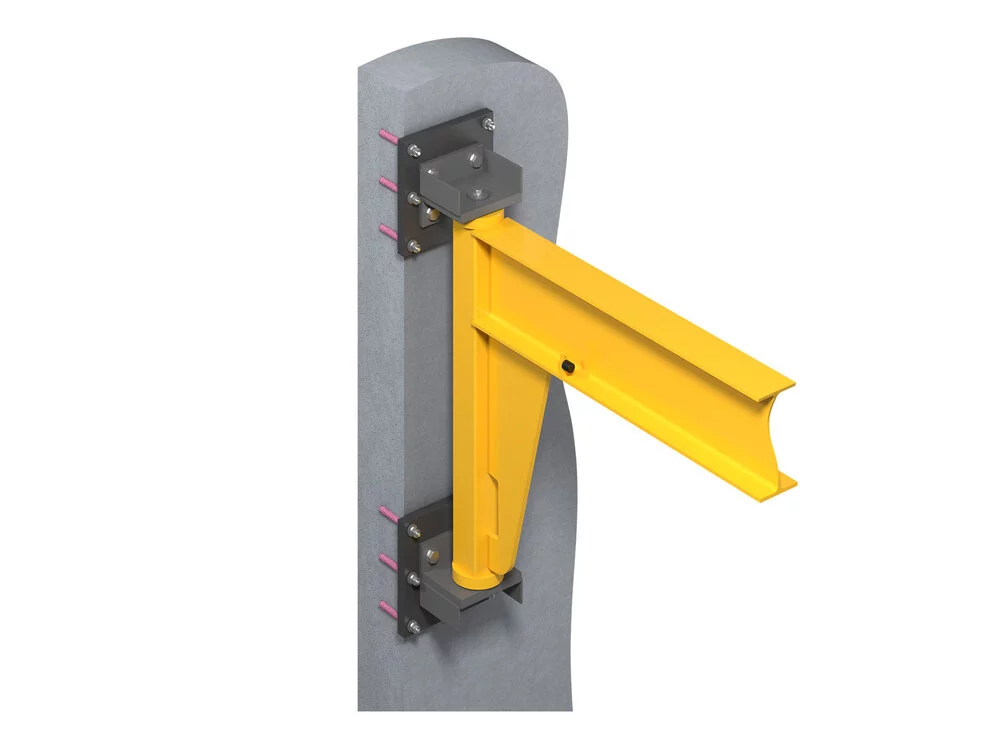

Fixation par chevilles sur mur en béton
Système de plaque à cheviller
La solution complète pour cheviller la potence pivotante murale à un mur en béton existant et porteur avec le système d'ancrage composite VETTER.
Alimentation électrique
Câble rond
Alimentation électrique par un câble rond en forme de boucle avec câble rond et tube pour la fixation à la flèche. La boîte de commande est fixée au palan. Convenant à une portée de flèche jusqu’à 3 m (dépend de la hauteur sous fer).
Guirlande avec câble rond
Alimentation électrique économique avec câble rond, chariots porte-câbles, câble de serrage et supports pour la fixation à la flèche. La boîte de commande est fixée au palan. Recommandée pour une portée de flèche de 3 à 10 m (dépend de la hauteur sous fer).
Câble plat
Alimentation électrique robuste avec câble plat, chariots porte-câbles, rail en C et supports pour la fixation à la flèche. La boîte de commande est fixée au palan. En standard pour une portée de flèche à partir de 10 m ou en cas de rotation électrique.
Commande indépendante
La boîte de commande mobile est fixée sur un second rail en C et se déplace indépendamment du palan. Avec câble plat, chariots porte-câbles, chariot de commande, deux rails en C et supports. Utilisation préconisée si l’opérateur doit rester à distance de la charge comme elle passe par-dessus un obstacle / une fosse.
Gaine électrique
La gaine est composée de pistes conductrices isolées, placées dans un boîtier protégé. Un collecteur de courant glisse le long de ces pistes conductrices et établit ainsi le contact électrique. Cette conception rend l'alimentation électrique efficace, évite les câbles qui pendent et ne crée pas de gare de câbles lorsque le palan recule.
Autres
Butée de rotation
Butée de rotation mécanique, montage et réglage simple et en continu.
Mécanisme de blocage de la flèche
Pour le verrouillage de la flèche en plusieurs positions. Actionnement par une tige de poussée / câble de traction (dépend du modèle de potence) avec levier. Verrouillage aussi possible jusqu’à une vitesse de vent de force Beaufort 7 (seulement pour la potence mise hors service avec le palan en position parking).
Radiocommande
Radiocommande permettant la commande sûre et confortable des potences à commande électrique, comprenant : récepteur radio, émetteur à bouton-poussoir, 2 accumulateurs, chargeur, commande à contacteurs étendue et signal d'avertissement acoustique.
Utilisation à l'extérieur
Modèle résistant aux intempéries pour les températures de -20 °C à 40 °C, à un vent d'une force maximum de 4 Beaufort (jolie brise), classe de protection IP55 et classe d'isolation F.
L'utilisation en plein air exige des paliers étanches, un câble en néoprène, des toitures de protection pour le palan et le motoréducteur à rotation ainsi qu'une peinture de haute qualité convenant à l'extérieur et se référant à la catégorie de corrosivité C3. Nous recommandons une galvanisation à chaud pour l'utilisation en plein air.
Motoréducteur de rotation AW
Motoréducteur de rotation électrique avec pignon et couronne dentée. Convenant à une utilisation à l'intérieur et à l'extérieur (jusqu'à un vent de force 4).
Le motoréducteur de rotation n'est que partiellement disponible, voir le tableau des capacités sur l'onglet « Caractéristiques techniques »
Traitement de surface
Structure de la peinture pour une utilisation à l'intérieur
La structure des potences utilisées à l’intérieur est grenaillée et revêtue d’une peinture de haute qualité se référant à la catégorie de corrosivité C2. Elle convient parfaitement aux faibles sollicitations atmosphériques. La couleur standard est jaune de jonquille (RAL 1007) avec une épaisseur nominale de couche de 80 µm.
D'autres couleurs RAL, catégories de corrosivité et épaisseurs de couche sont disponibles en option.
Structure de la peinture pour une utilisation à l'extérieur ou dans les halls de production à forte humidité
Les potences utilisées à l'extérieur exigent une peinture spéciale. À cet effet, la structure de potence est grenaillée et revêtue d'une peinture de haute qualité convenant à l'extérieur et se référant à la catégorie de corrosivité C3. Elle convient parfaitement aux sollicitations atmosphériques moyennes. La couleur standard est jaune de jonquille (RAL 1007) avec une épaisseur nominale de couche de 120 µm.
D'autres couleurs RAL, catégories de corrosivité et épaisseurs de couche sont disponibles en option.
Galvanisation à chaud
Galvanisation à chaud de la structure intérieure et extérieure de la potence conformément à la norme DIN EN ISO 1461.
CONSEIL : nous recommandons la galvanisation à chaud pour une utilisation en plein air.
