Grúa pluma mural
Tipo AW
Productos destacados
- Giro cómodo y suave con accionamiento eléctrico del giro (parcialmente disponible)
- Diseño compacto, ideal para espacios bajos
- Gran altura útil de elevación
- Posibilidad de uso al aire libre
- La longitud de la pluma puede adaptarse a las condiciones del espacio de trabajo.
- Facilidad de instalación gracias a la amplia selección de elementos de fijación
La polivalente
La grúa pluma mural AW es una grúa versátil para variados entornos de trabajo con una capacidad de carga hasta 2.000 kg.
Gracias a su diseño compacto, alcanza una gran altura de elevación y es ideal para espacios operativos bajos y estrechos. Con su accionamiento eléctrico para el giro disponible opcionalmente, le ofrece aún más comodidad de manejo en el rango superior de carga y descarga. Tanto en interiores como en exteriores, nuestra AW se adapta con precisión a sus necesidades gracias a la longitud de su pluma.
Al elegir la fijación, también puede elegir individualmente entre fijarla a soportes de acero, de hormigón armado, muros de hormigón armado y estructuras de acero.
VETTER le suministra directamente la fuente de alimentación más adecuada, los polipastos de cadena ELECTROLIFT® con accionamiento eléctrico y una amplia gama de accesorios.
Este tipo de grúa pluma mural también está disponible como grúa pluma de columna.

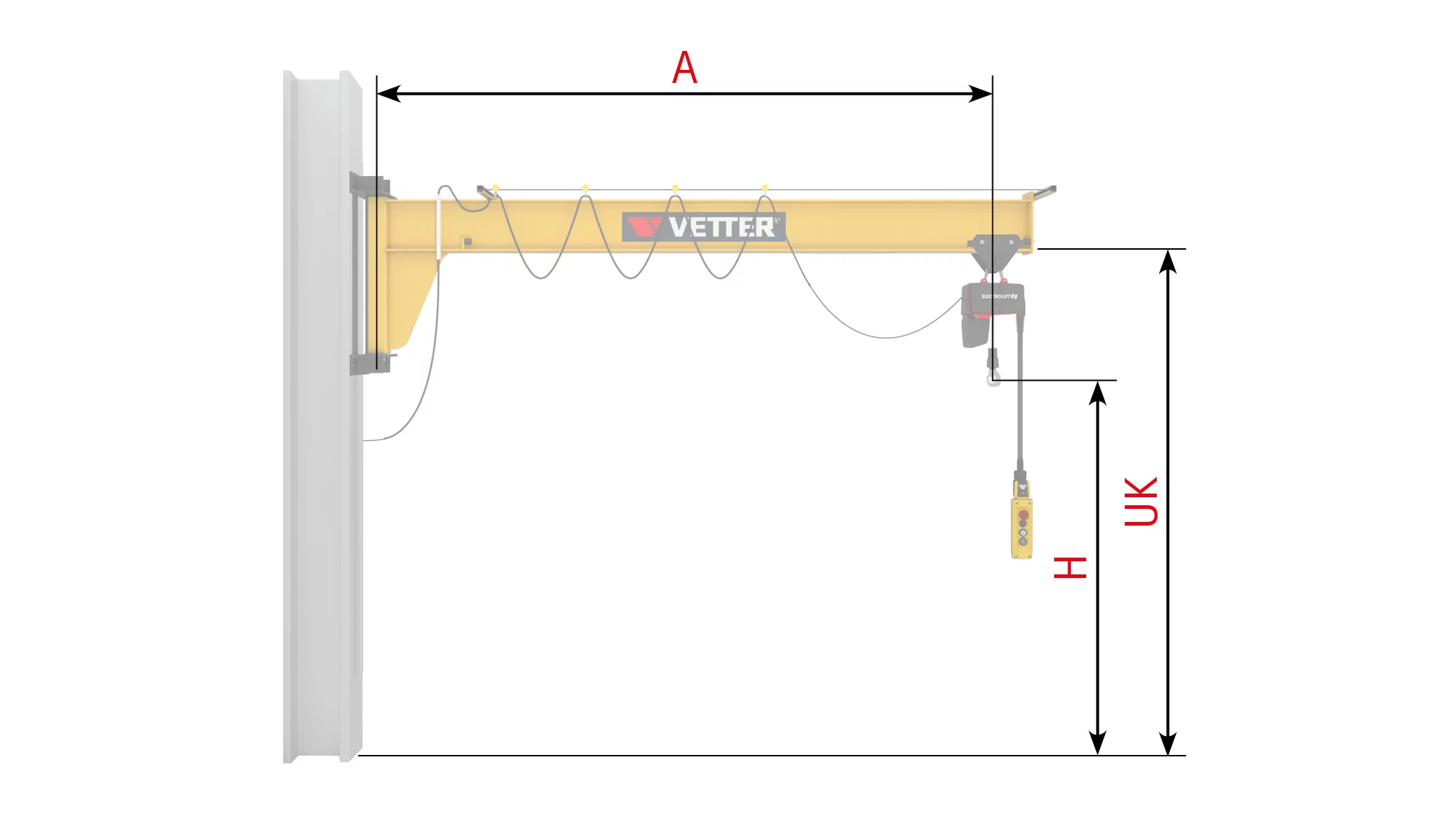

Datos técnicos
| Capacidad de carga: | 80 - 2000 kg |
| Divulgación: | 2000 - 10 000 mm |
| Altura total: | 940 - 1430 mm |
| Gama giratoria: | 180° |
| EN 13001 Clase de elevación: | HC2 |
| EN 13001 Clase de estabilidad: | S2 |
| Diseño de la pluma: | De baja altura |
| Panorámica: | Manual |
| Elevador: | Polipasto de cadena |
| Conducción de grúas: | A mano / Eléctrico |
| Lugar de instalación: | Naves / Recintos al aire libre |
Extensión [m]
Capacidad de carga [kg]
| 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | 5,5 | 6 | 6,5 | 7 | 7,5 | 8 | 8,5 | 9 | 9,5 | 10 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 80 | |||||||||||||||||
| 125 | |||||||||||||||||
| 250 | |||||||||||||||||
| 500 | |||||||||||||||||
| 800 | |||||||||||||||||
| 1000 | |||||||||||||||||
| 1600 | |||||||||||||||||
| 2000 |
- □ Accionamiento eléctrico del giro (opcional)
3D-Ansicht
Accesorios
Montaje
Fijación a soportes de acero
Consola para soportes
Nuestra consola de fijación atornillable se utiliza para fijar las grúas pluma murales a soportes de acero. Este accesorio forma parte del volumen de suministro estándar.
Fijación a muro de hormigón armado
Consola de pared
Para fijar grúas pluma murales a muros de hormigón. La placa de soporte se fija a la pared usando varillas roscadas, tuercas y arandelas de seguridad incluidas en el suministro.
Para fijación en columnas de hormigón armado
Consola envolvente
Para fijar grúas pluma murales a un soporte de hormigón armado. La consola frontal se sujeta al soporte mediante varillas roscadas, tuercas y una contraplaca incluidas en el volumen de suministro.
Fijación a estructuras de acero
Consola soldable
Para fijar plumas pluma murales a una estructura de acero estáticamente adecuada. La consola se suelda directamente a la estructura de acero. Este método de fijación está concebido para los casos en que la estructura de acero existente no puede o no debe perforarse.
Alimentación eléctrica
Cable de sección circular
Alimentación eléctrica mediante un cable de sección circular y tubo portacables para su fijación a la pluma. Panel de mando fijado en el sistema elevador. Diseñado para un saliente de hasta 3 m (dependiendo del borde inferior).
Cable de arrastre circular
Una fuente de alimentación de bajo coste compuesta por un cable circular, un carro portacables, un cable tensor y brazos de sujeción para fijarlos a la pluma. Panel de mando fijado en el sistema elevador. Recomendado para volados de 3-10 m (dependiendo del borde inferior).
Cable de arrastre plano
Una fuente de alimentación de bajo coste compuesta por un cable plano, un carro portacables, raíl en C y brazos de soporte para fijarlos a la pluma. Panel de mando fijado en el sistema elevador. Estándar a partir de un volado de 10 m o cuando se utiliza con accionamiento de giro eléctrico.
Control individualizado
El panel de control se desplaza sobre un raíl C independiente del dispositivo elevador. Formado por un cable plano, un carro de cable, un carro de control, dos raíles en C y brazos de sujeción. Diseñado para los casos en los que el operario tiene que mantener una distancia respecto a la carga para guiarla por encima de un obstáculo/foso.
Otros
Tope de rotación
Limitación mecánica del giro con un montaje fácil, gradual y ajustable.
Dispositivo de bloqueo
Para bloquear la pluma en diferentes posiciones. Diseño con brazo de palanca/cable de tracción y palanca de mando (según el tipo de grúa). También se puede utilizar como bloqueo de giro hasta una fuerza de 7 Beaufort (la grúa debe estar desconectada y el elevador en posición de reposo).
Mando a distancia
Mando a distancia para controlar con seguridad y comodidad grúas accionadas eléctricamente, compuesto por: Radioreceptor, emisor de pulsador, 2 baterías recargables, estación de carga de baterías, control de contactores ampliado y señal acústica de advertencia.
Variante para exteriores
Versión resistente a la intemperie para temperaturas ambiente de -20° C a 40° C, fuerza del viento de hasta 4 Bft (brisa moderada), clase de protección IP55 y clase de aislamiento F.
El uso a la intemperie incluye piezas sellantes, cables de neopreno, cubiertas de protección contra la intemperie en el mecanismo de elevación y giro, así como un acabado de pintura a la intemperie de alta calidad conforme a la categoría de corrosividad C3. Para usos en exteriores se recomienda trabajar con estructuras de acero galvanizadas en caliente.

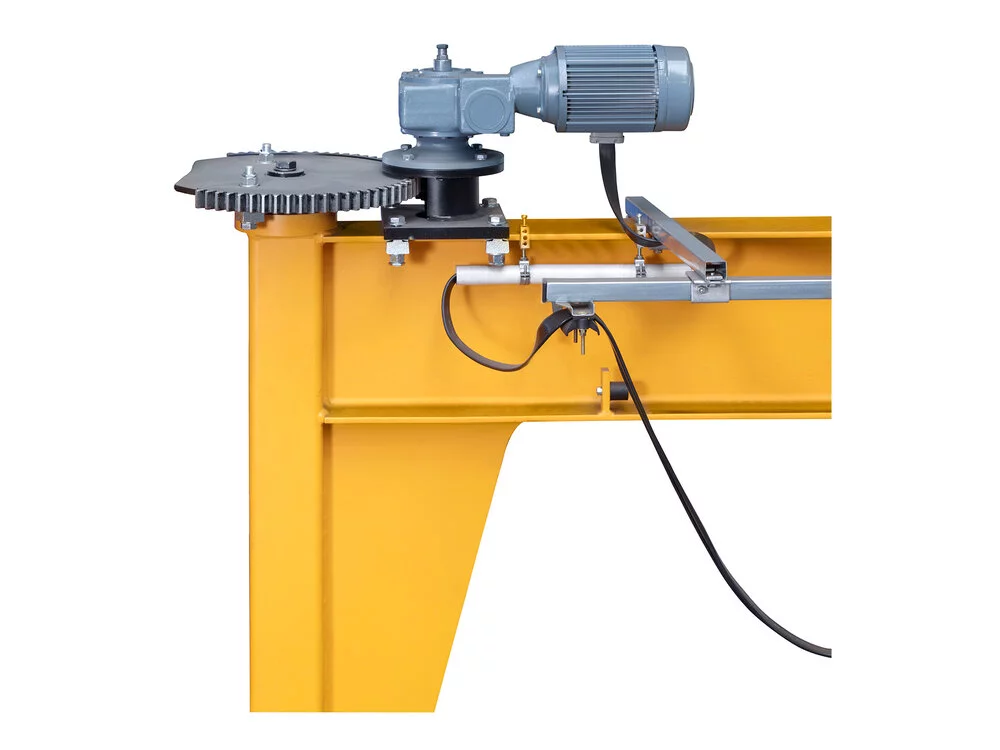

Accionamiento rotativo AW
Accionamiento eléctrico de giro con piñón y corona dentada. Apto para uso en interiores y exteriores (hasta fuerza de viento 4).
El accionamiento giratorio sólo está disponible parcialmente; consulte la tabla de capacidad de carga en el apartado "Información técnica".
Tratamiento de superficies
Pintura estructurada de uso industrial
En las grúas utilizadas en interiores, el revestimiento de la grúa es de gravilla de acero con un acabado de pintura de alta calidad conforme a la categoría de corrosividad C2. Es un tratamiento para cargas atmosféricas bajas. El color estándar es el amarillo narciso (RAL 1007) con un grosor de capa nominal de 80 µm.
Otros tonos de color RAL, categorías de corrosividad y espesores de capa están disponibles opcionalmente.
Pintura estructurada para exteriores o naves con alta humedad
Las grúas que se utilizan al aire libre requieren un revestimiento especial apto para exteriores. Para ello, la estructura de la grúa recibe un tratamiento con gravilla de acero y pintura de alta calidad para exteriores conforme a la categoría de corrosividad C3. El resultado es apto para una exposición atmosférica moderada. El color estándar es el amarillo narciso (RAL 1007) con un grosor de capa nominal de 120 µm.
Otros tonos de color RAL, categorías de corrosividad y espesores de capa están disponibles opcionalmente.
Galvanización en caliente
Galvanización en caliente de la estructura de la grúa por su interior y su exterior según la norma DIN EN ISO 1461.
NUESTRO CONSEJO: Recomendamos el galvanizado en caliente para uso en exteriores.
