Potence à rotation sur fût
Type B
Conseil Fixation par chevilles possible en utilisant le système de plaque à cheviller VAS2.
Product highlights
- Conçue pour les grandes capacités et portées
- Couronne à roulement pivotante assurant une rotation électrique confortable et douce de la flèche
- Rotation à 360° sans limite grâce à l'alimentation en courant par bague collectrice
- Utilisation à l'extérieur possible
- Convient à la protection antidéflagrante conformément à la norme ATEX (en option)
- Hauteur du fût et longueur de la flèche pouvant être adaptées aux conditions du hall
- Large gamme de fixations assurant un montage aisé
La potence de grande taille
La potence à rotation sur fût B est conçue pour les tâches exceptionnelles.
Vous pouvez utiliser la potence à rotation avec son angle de rotation sans limite dans les conditions les plus dures et difficiles avec des capacités jusqu'à 32 tonnes : dans les entrepôts, les centrales électriques, les usines sidérurgiques, les fonderies mais également sur les excavateurs de grande capacité et les dragues.
Avec son motoréducteur de rotation électrique standard à couronne à roulement pivotante, elle vous offre une rotation confortable et douce et ainsi un confort d'utilisation plus élevé. Qu'il s'agisse d'une installation dans un hall ou à l'extérieur, la potence à rotation sur fût B s'adapte parfaitement à vos besoins grâce au réglage individuel de la hauteur du fût et de la longueur de la flèche.
Pour la sélection de la fixation, vous avez le choix entre la fixation sur fondation à l'aide de tiges d'ancrage, l'ancrage top ou l'ancrage compact ainsi que la semelle plane pour la fixation sur une construction en acier.
En option, nous vous fournissons l'alimentation électrique appropriée, des palans à câble à chariot électrique, une radiocommande, une galvanisation à chaud, une protection antidéflagrante conformément à la norme ATEX, des commandes complexes allant jusqu'à une potence automatique autonome et d'autres accessoires variés.
Données techniques
Table de capacité de charge
| Capacité de charge: | 4000 - 40 000 kg |
| Portée: | 4000 - 20 000 mm |
| Bord inférieur: | 2500 - 12 000 mm |
| Hauteur de construction: | 2750 - 12 250 mm |
| Plage de pivotement: | 360° ∞ |
| EN 13001 Classe de levage: | HC2 |
| EN 13001 Classe de stabilité: | S3 |
| Pivoter: | Électrique |
| Equipement de levage: | Palan à câble |
| Déplacement du chariot: | Électrique |
| Lieu d'installation: | Hall / Extérieur |
| Protection contre les explosions: | Conformément à la norme ATEX (en option) |
Portée [m]
Capacité [kg]
| 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 4000 | |||||||||||||||||
| 5000 | |||||||||||||||||
| 6300 | |||||||||||||||||
| 8000 | |||||||||||||||||
| 10000 | |||||||||||||||||
| 12500 | |||||||||||||||||
| 16000 | |||||||||||||||||
| 20000 | |||||||||||||||||
| 25000 | |||||||||||||||||
| 32000 | |||||||||||||||||
| 40000 |
Vue 3D
Accessoires
Fixation
Fixation dans un massif avec tiges d’ancrage
Ancre Fix
La fixation classique dans un massif avec des tiges d’ancrage, un gabarit et un kit d‘écrous et de rondelles, y inclus un plan détaillé avec les informations nécessaires concernant la taille et l’armature du massif.
Fixation dans un massif sans tiges d’ancrage sortant du sol
Ancrage Top
La fixation alternative dans un massif sans tiges d’ancrage saillantes (pas de risque de trébuchement). La surface du massif reste praticable jusqu’au montage de la potence. La mise en service immédiate de la potence est possible comme le scellement n’est pas nécessaire.
Fixation dans un massif avec montage optimale très simple
Ancrage Compact
Cette fixation dans un massif réunit les avantages de l’ancrage Top avec une grande facilité de montage. L’assemblage des différents éléments d’ancrage au chantier n’est plus nécessaire. Le positionnement sur les pieds réglables se fait facilement dans la fosse du massif.
Fixation sur structure en acier ou machine
Semelle plane
Semelle plane ou rectifiée à la machine pour la fixation de la potence sur une structure en acier ou une machine. Vis de fixation à fournir par le client.
Alimentation électrique

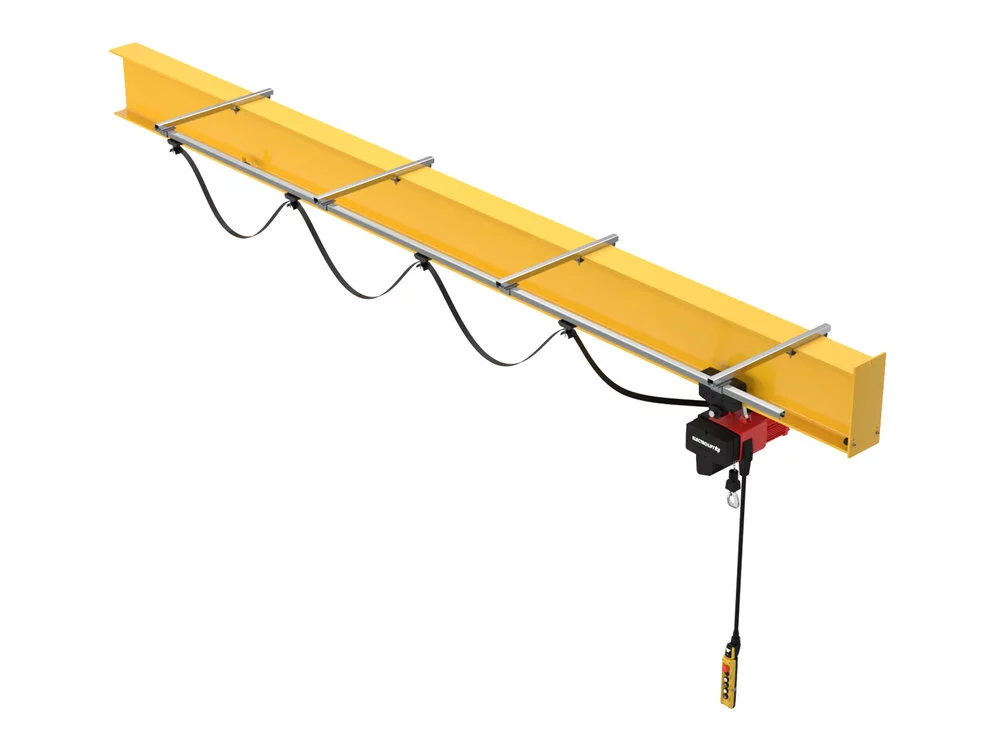

Câble plat
Alimentation électrique robuste avec câble plat, chariots porte-câbles, rail en C et supports pour la fixation à la flèche. La boîte de commande est fixée au palan. En standard pour une portée de flèche à partir de 10 m ou en cas de rotation électrique.

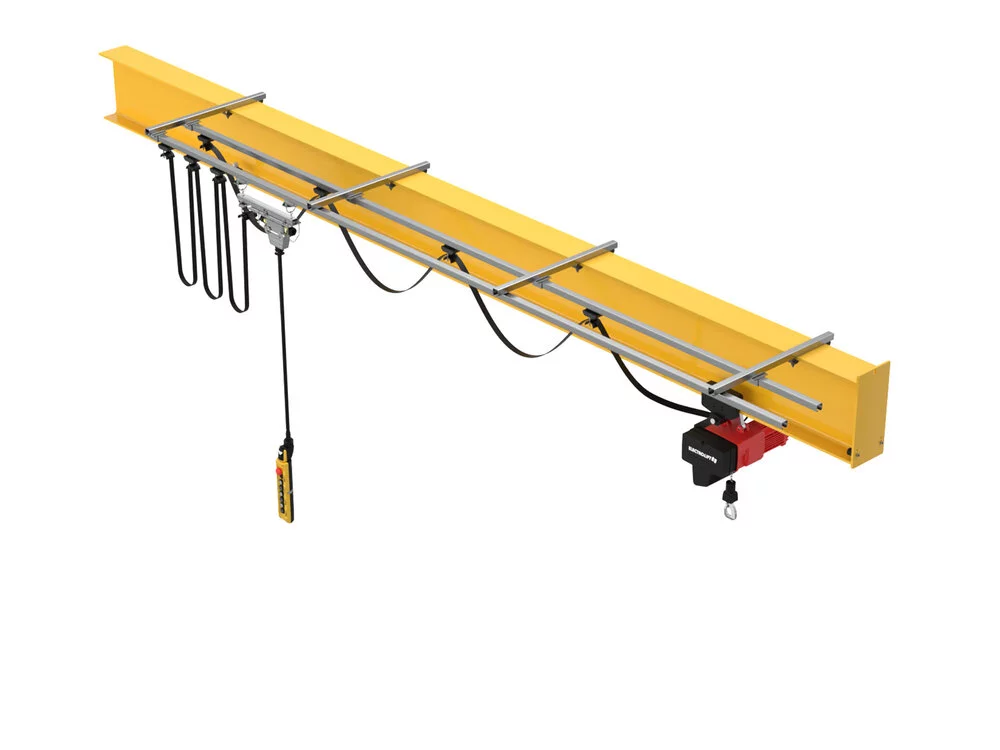

Commande indépendante
La boîte de commande mobile est fixée sur un second rail en C et se déplace indépendamment du palan. Avec câble plat, chariots porte-câbles, chariot de commande, deux rails en C et supports. Utilisation préconisée si l’opérateur doit rester à distance de la charge comme elle passe par-dessus un obstacle / une fosse.
Gaine électrique
La gaine est composée de pistes conductrices isolées, placées dans un boîtier protégé. Un collecteur de courant glisse le long de ces pistes conductrices et établit ainsi le contact électrique. Cette conception rend l'alimentation électrique efficace, évite les câbles qui pendent et ne crée pas de gare de câbles lorsque le palan recule.
Autres
Butée de rotation
Butée de rotation mécanique, montage et réglage simple et en continu.
Mécanisme de blocage de la flèche
Pour le verrouillage de la flèche en plusieurs positions. Actionnement par une tige de poussée / câble de traction (dépend du modèle de potence) avec levier. Verrouillage aussi possible jusqu’à une vitesse de vent de force Beaufort 7 (seulement pour la potence mise hors service avec le palan en position parking).
Radiocommande
Radiocommande permettant la commande sûre et confortable des potences à commande électrique, comprenant : récepteur radio, émetteur à bouton-poussoir, 2 accumulateurs, chargeur, commande à contacteurs étendue et signal d'avertissement acoustique.
Utilisation à l'extérieur
Modèle résistant aux intempéries pour les températures de -20 °C à 40 °C, à un vent d'une force maximum de 4 Beaufort (jolie brise), classe de protection IP55 et classe d'isolation F.
L'utilisation en plein air exige des paliers étanches, un câble en néoprène, des toitures de protection pour le palan et le motoréducteur à rotation ainsi qu'une peinture de haute qualité convenant à l'extérieur et se référant à la catégorie de corrosivité C3. Nous recommandons une galvanisation à chaud pour l'utilisation en plein air.
Protection antidéflagrante conformément à la norme ATEX
Exécution antidéflagrante de tous les composants de la potence conformément à la norme ATEX. La conception s'effectue en fonction du type et du lieu d'utilisation.
Traitement de surface
Structure de la peinture pour une utilisation à l'intérieur
La structure des potences utilisées à l’intérieur est grenaillée et revêtue d’une peinture de haute qualité se référant à la catégorie de corrosivité C2. Elle convient parfaitement aux faibles sollicitations atmosphériques. La couleur standard est jaune de jonquille (RAL 1007) avec une épaisseur nominale de couche de 80 µm.
D'autres couleurs RAL, catégories de corrosivité et épaisseurs de couche sont disponibles en option.
Structure de la peinture pour une utilisation à l'extérieur ou dans les halls de production à forte humidité
Les potences utilisées à l'extérieur exigent une peinture spéciale. À cet effet, la structure de potence est grenaillée et revêtue d'une peinture de haute qualité convenant à l'extérieur et se référant à la catégorie de corrosivité C3. Elle convient parfaitement aux sollicitations atmosphériques moyennes. La couleur standard est jaune de jonquille (RAL 1007) avec une épaisseur nominale de couche de 120 µm.
D'autres couleurs RAL, catégories de corrosivité et épaisseurs de couche sont disponibles en option.
Galvanisation à chaud
Galvanisation à chaud de la structure intérieure et extérieure de la potence conformément à la norme DIN EN ISO 1461.
CONSEIL : nous recommandons la galvanisation à chaud pour une utilisation en plein air.
