Potence à rotation sur fût
Type US-ST
Conseil Fixation par chevilles possible en utilisant le système de plaque à cheviller VAS2.
Product highlights
- Rail profilé creux en acier
- Réglage en hauteur du bras de flèche pour un alignement aisé
- Grande stabilité malgré le faible poids de la flèche
- Conception moderne et compacte
- Faibles efforts de manœuvre
- Déplacement fluide et sans effort du châssis
- Alimentation électrique via un câble coulissant dans le profilé de la flèche
- La hauteur de la colonne et la longueur de la flèche peuvent être adaptées à la configuration de la pièce
- Installation facile grâce à une fixation par chevilles sur un sol en béton (en option)
Le modèle maniable avec flèche en acier à profil creux
La potence sur colonne US-ST séduit par sa maniabilité exceptionnelle et sa flèche fabriquée en acier creux robuste.
C'est la solution solide et durable pour la manutention en toute sécurité de charges pesant jusqu'à 1 000 kg dans les environnements industriels, de fabrication et d'atelier. Sa conception à contreventement garantit une grande stabilité tout en limitant le poids propre de la flèche.
Le mécanisme de roulement interne intégré au rail profilé creux garantit un fonctionnement fluide et exceptionnellement sans effort. Cela permet de déplacer le palan avec précision et confort, en un minimum d'effort.
L'US-ST offre une flexibilité maximale en matière de montage : vous pouvez choisir entre un montage pratique sur goujons sur des sols en béton à l'aide du système d'ancrage composite breveté VETTER VAS2, un montage sur fondation avec des boulons d'ancrage, TopAnker ou KompaktAnker, ou une bride de base plate pour le montage sur une structure en acier.
Les palans à chaîne ELECTROLIFT® et un limiteur d'oscillation sont disponibles directement chez nous.
Ce type de potence est également disponible en version potence murale.
Données techniques
Table de capacité de charge
| Capacité de charge: | 80 - 1000 kg |
| Portée: | 2000 - 6000 mm |
| Bord inférieur: | 1800 - 4500 mm |
| Hauteur de construction: | 2570 - 5270 mm |
| Plage de pivotement: | 270° |
| EN 13001 Classe de levage: | HC2 |
| EN 13001 Classe de stabilité: | S2 |
| Conception de la flèche: | Triangulée |
| Pivoter: | Manuelle |
| Déplacement de la grue: | Manuelle |
| Equipement de levage: | Palan à chaîne |
| Lieu d'installation: | Hall |
Portée [m]
Capacité [kg]
| 2 | 3 | 4 | 5 | 6 | |
|---|---|---|---|---|---|
| 80 | |||||
| 125 | |||||
| 250 | |||||
| 320 | |||||
| 630 | |||||
| 800 | |||||
| 1000 |

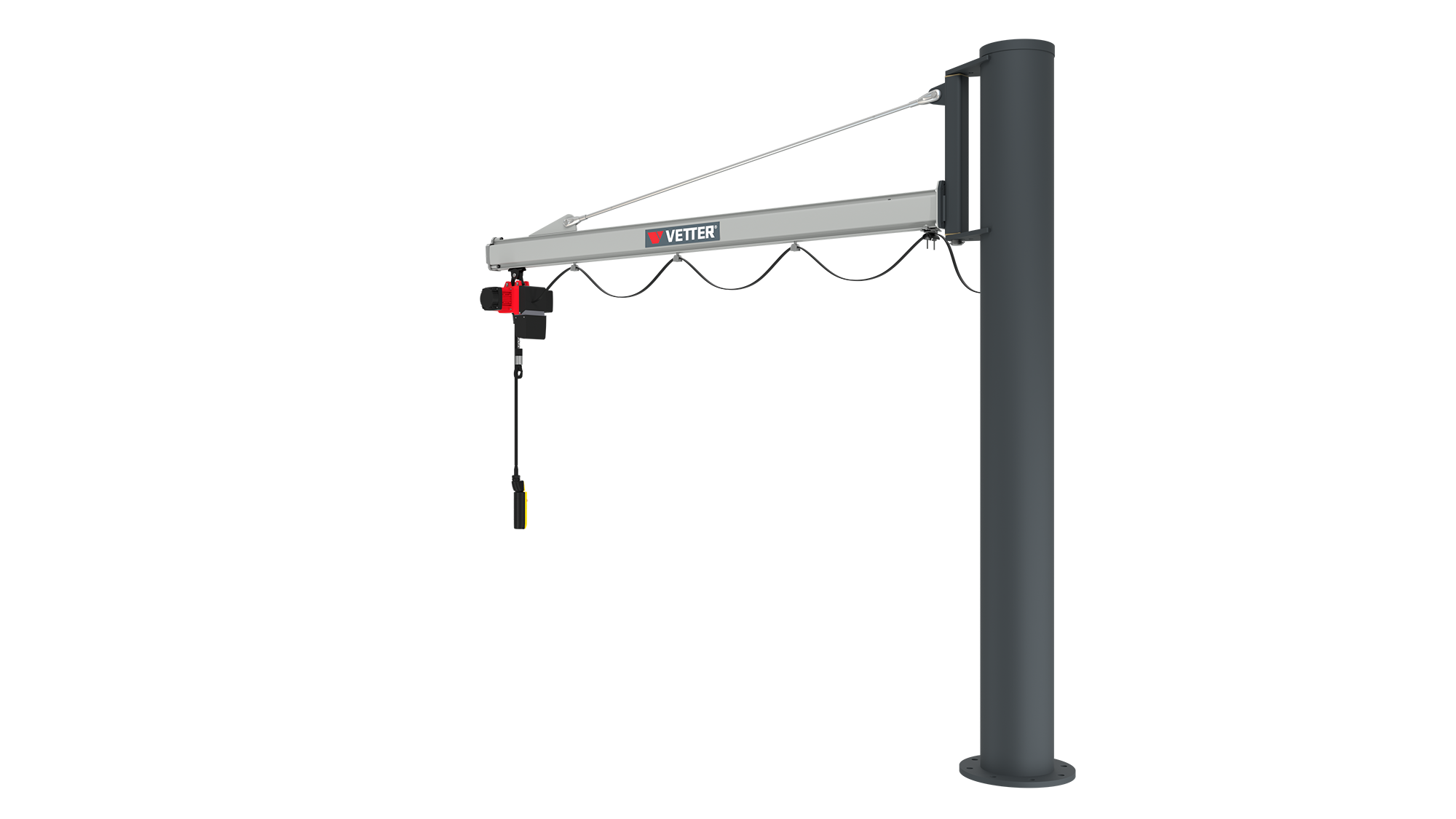

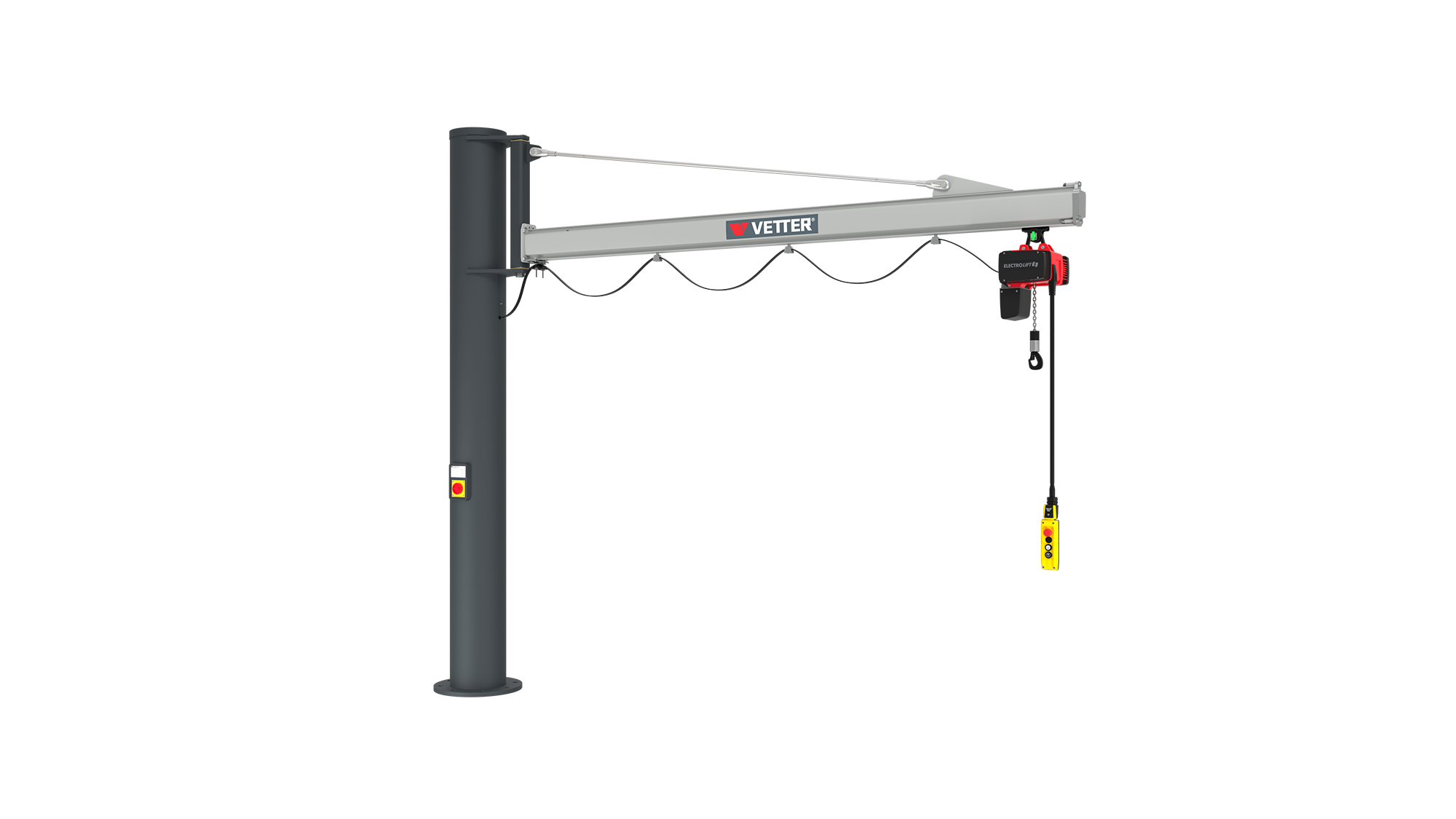

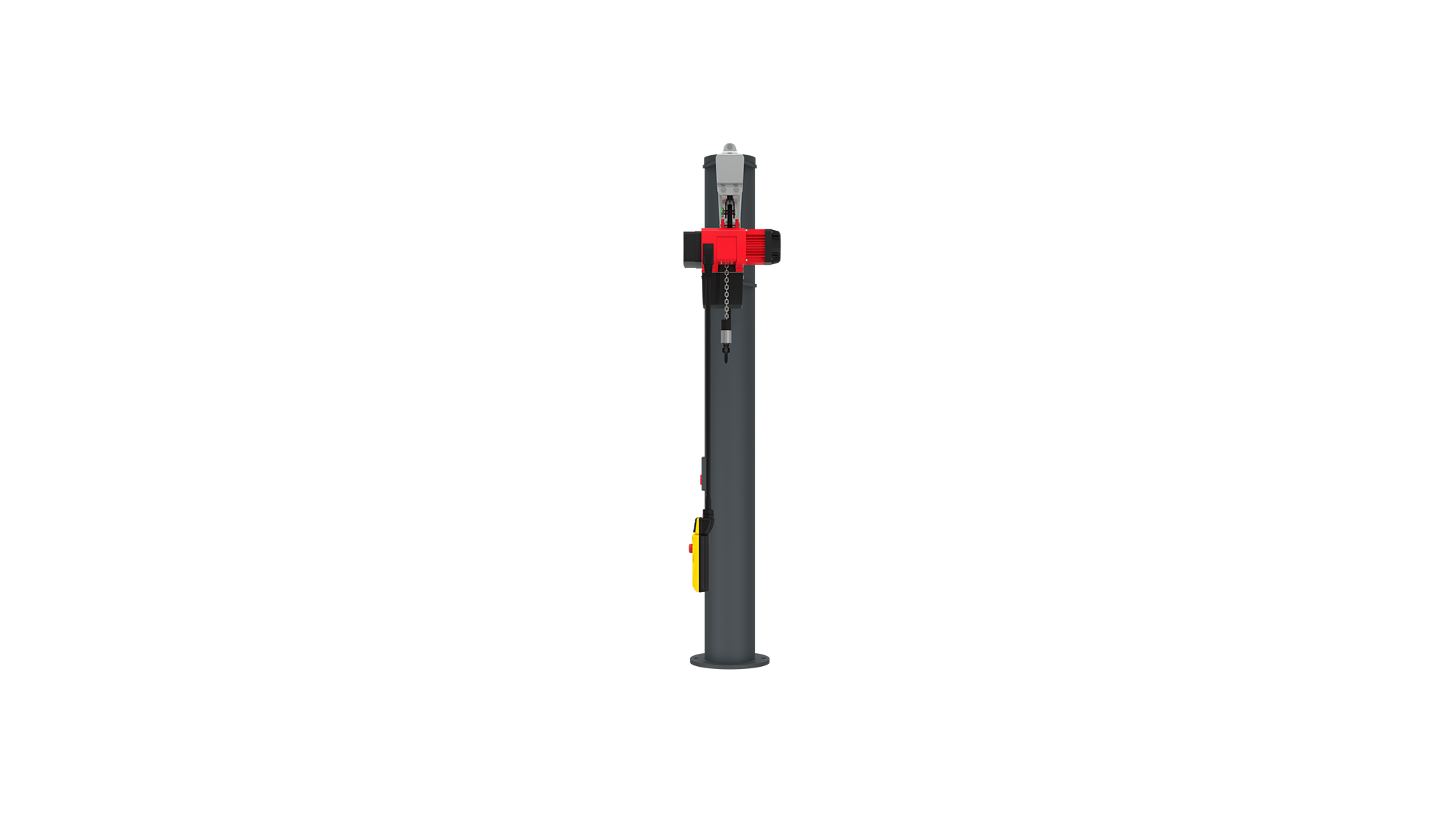

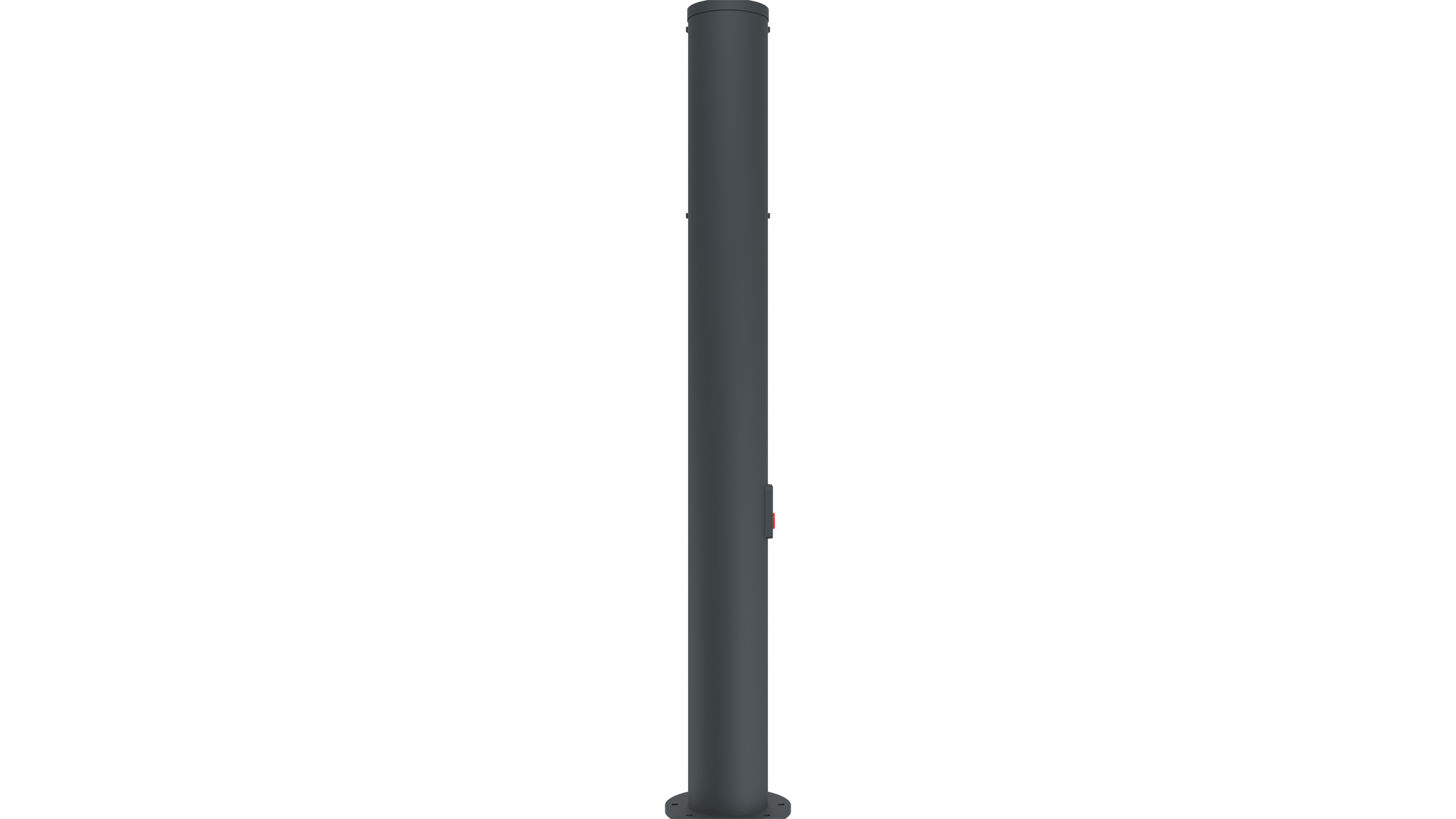

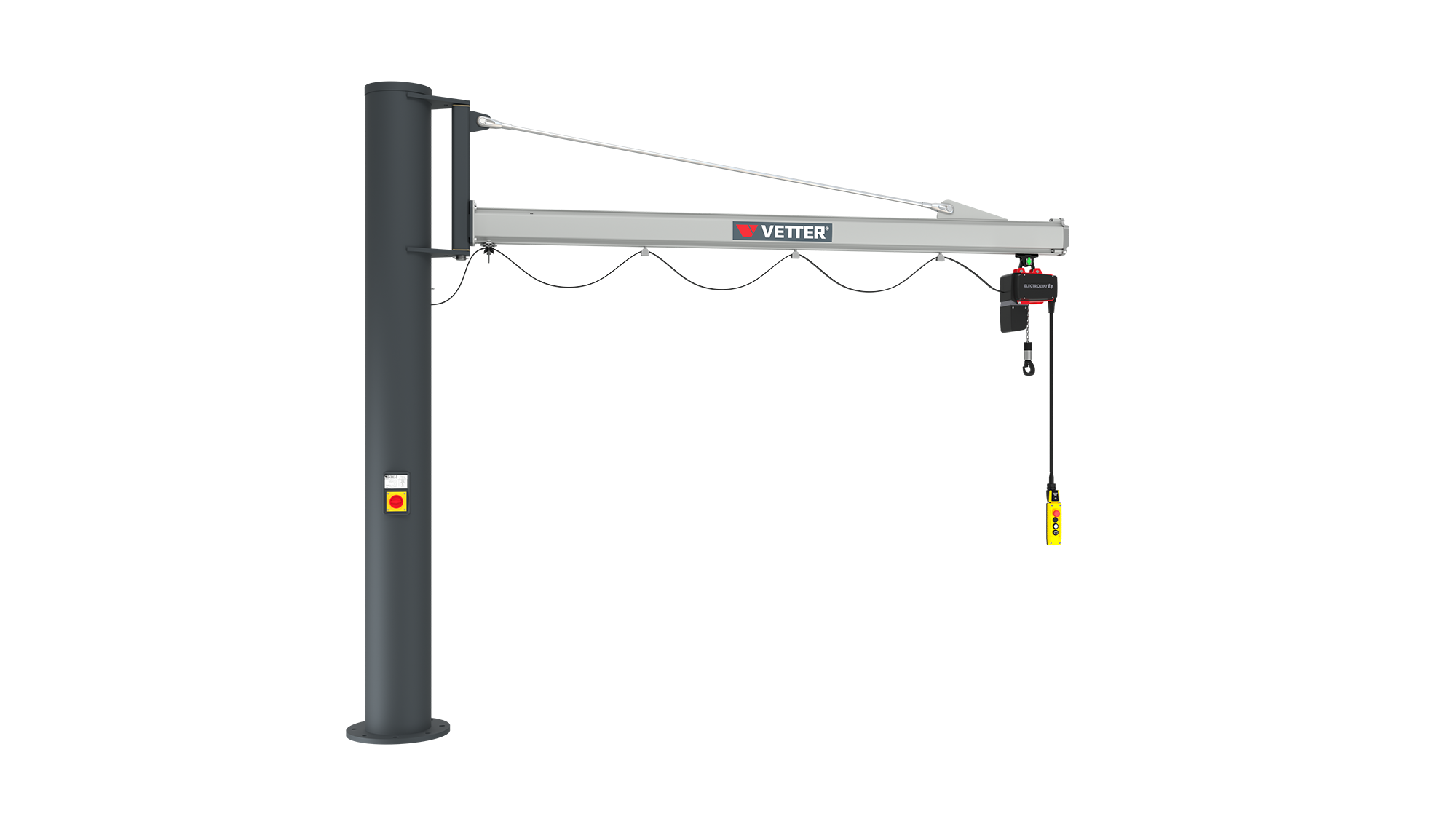

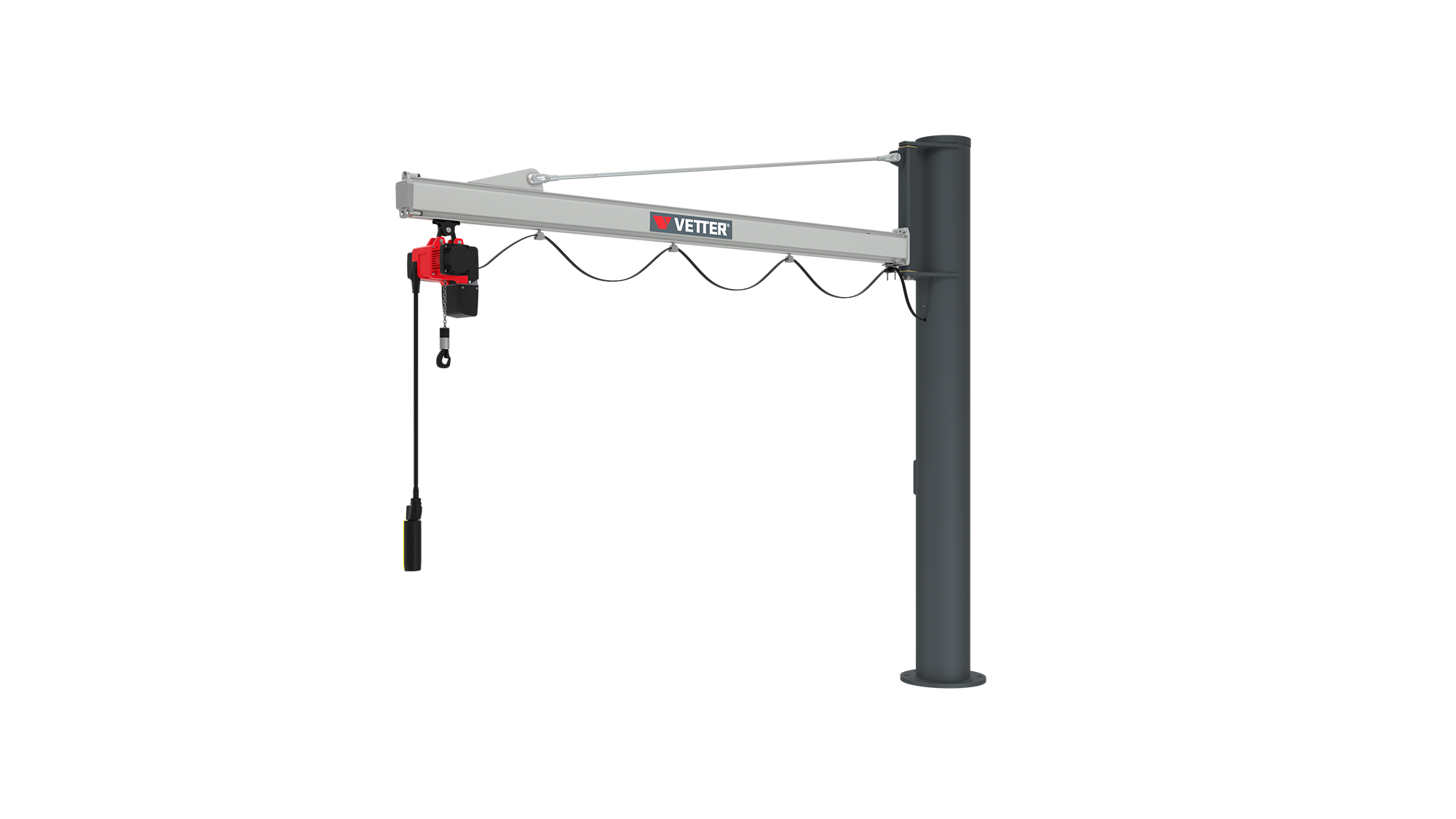

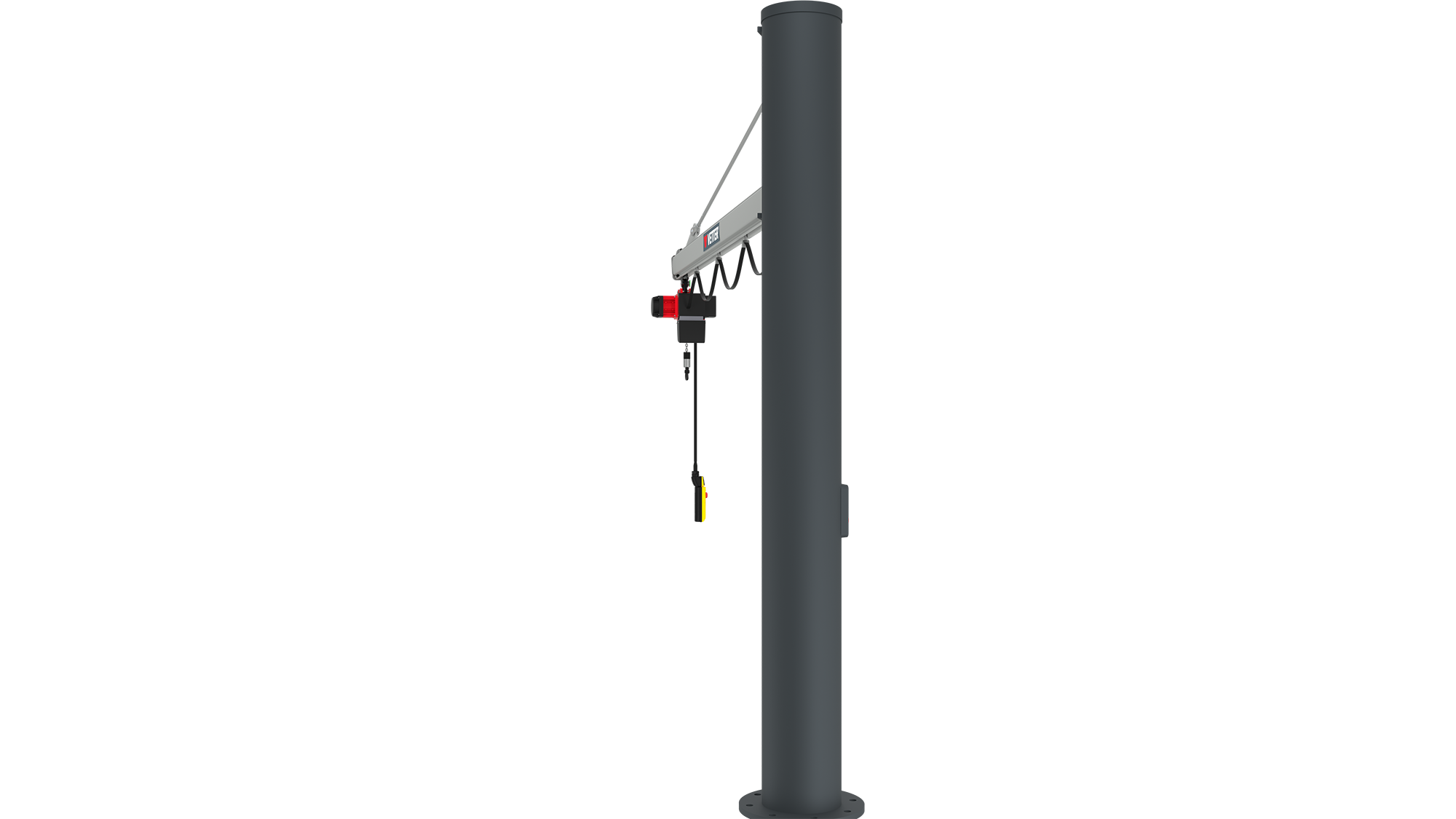

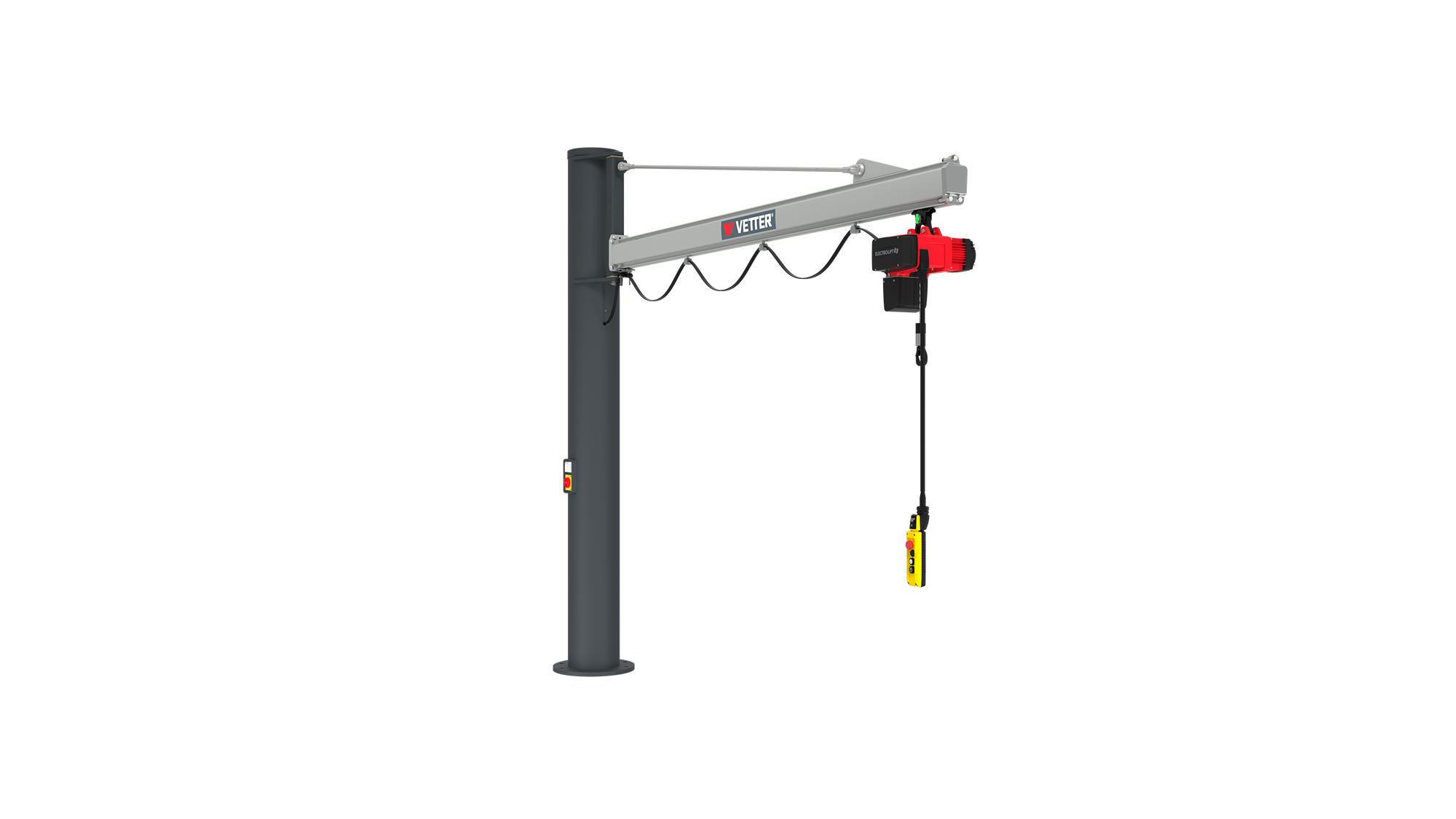

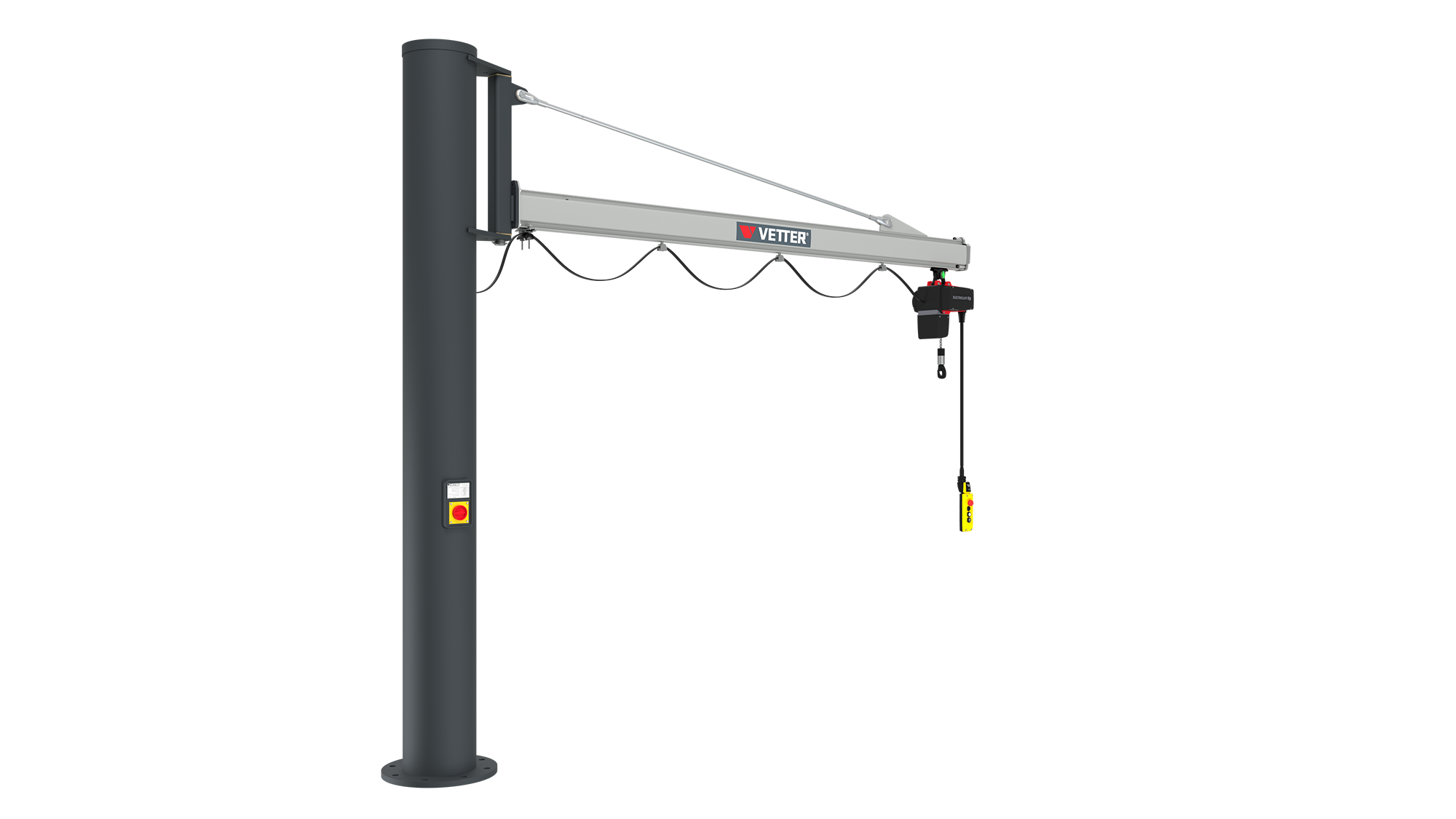

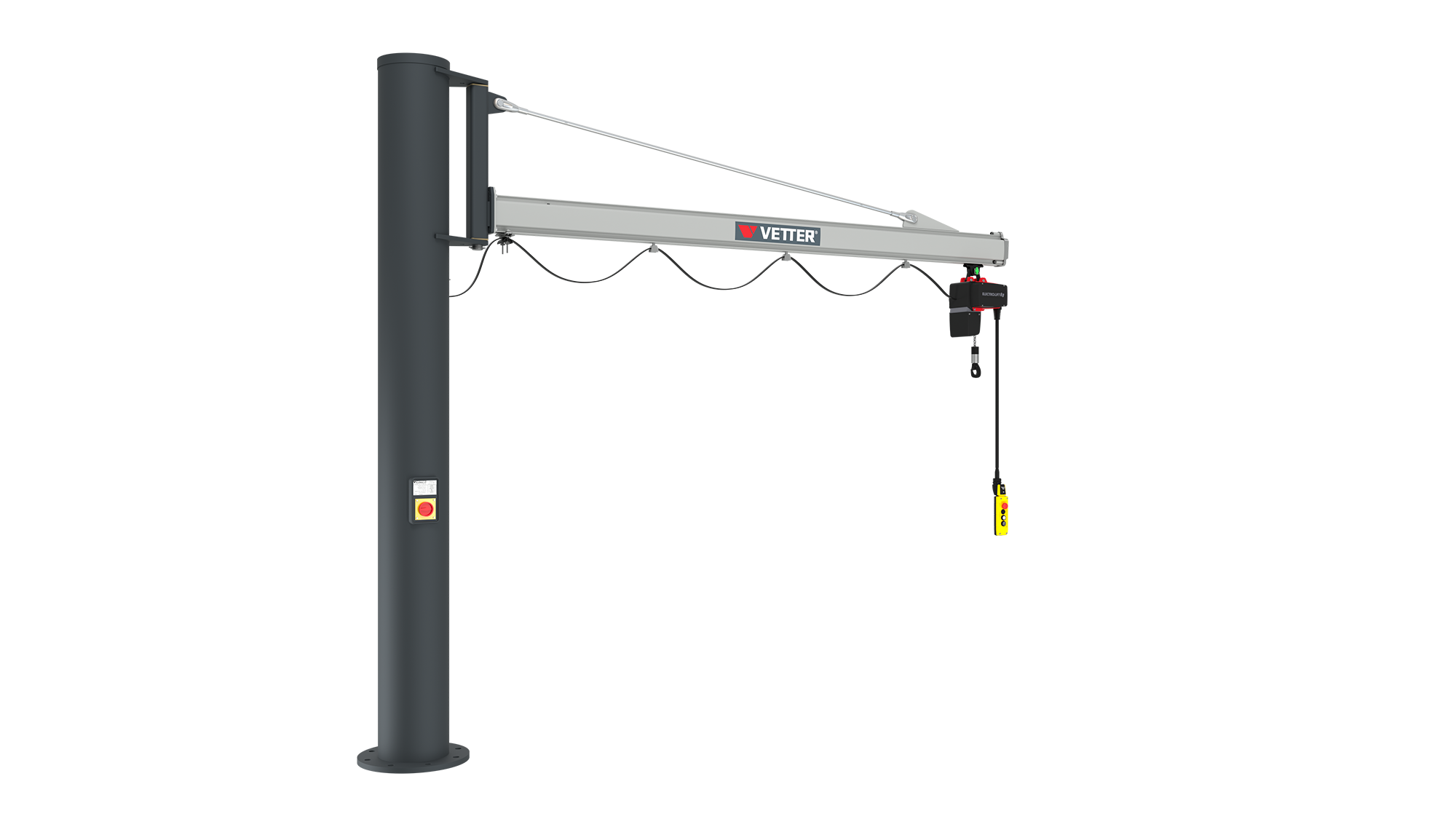

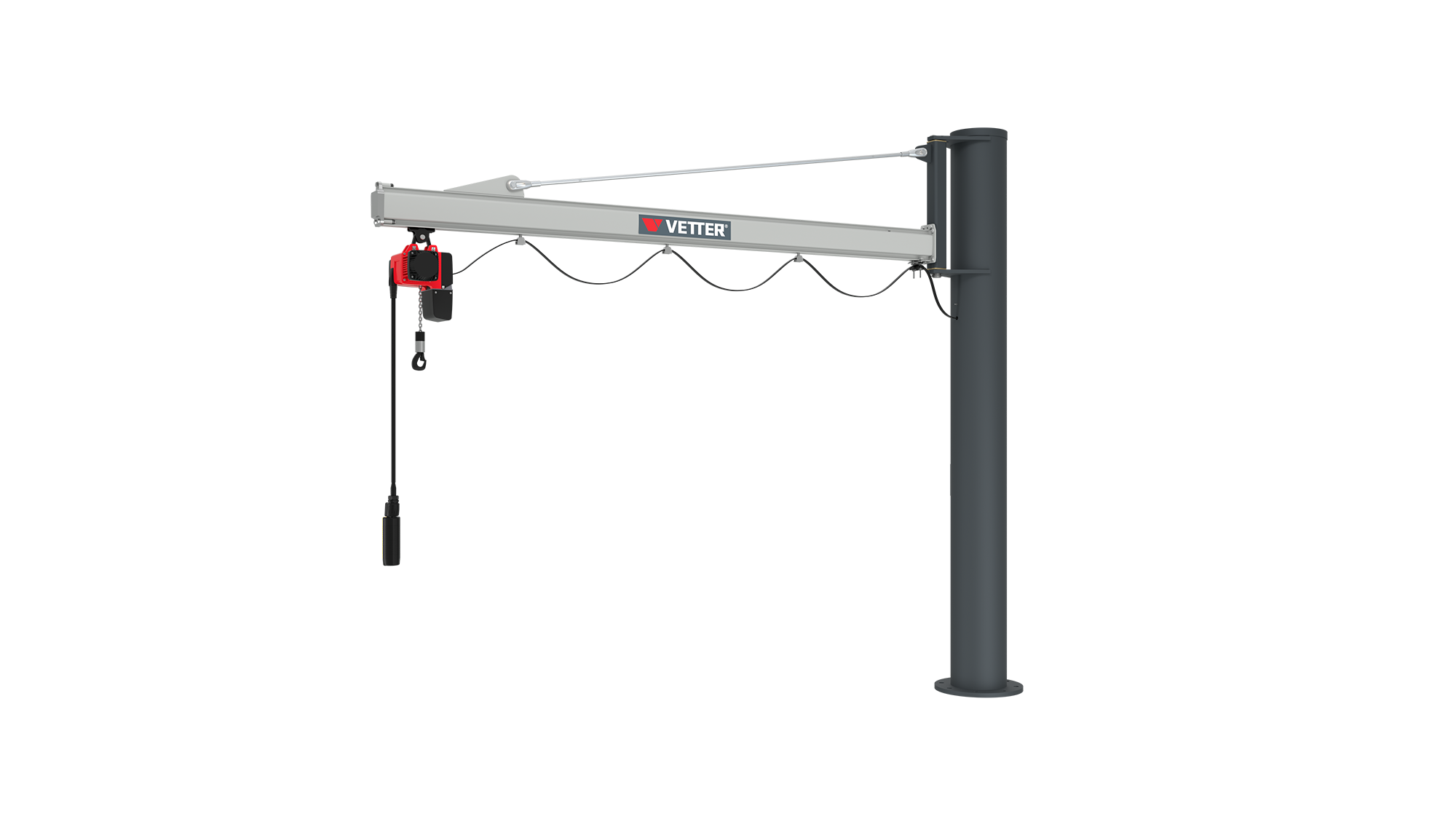

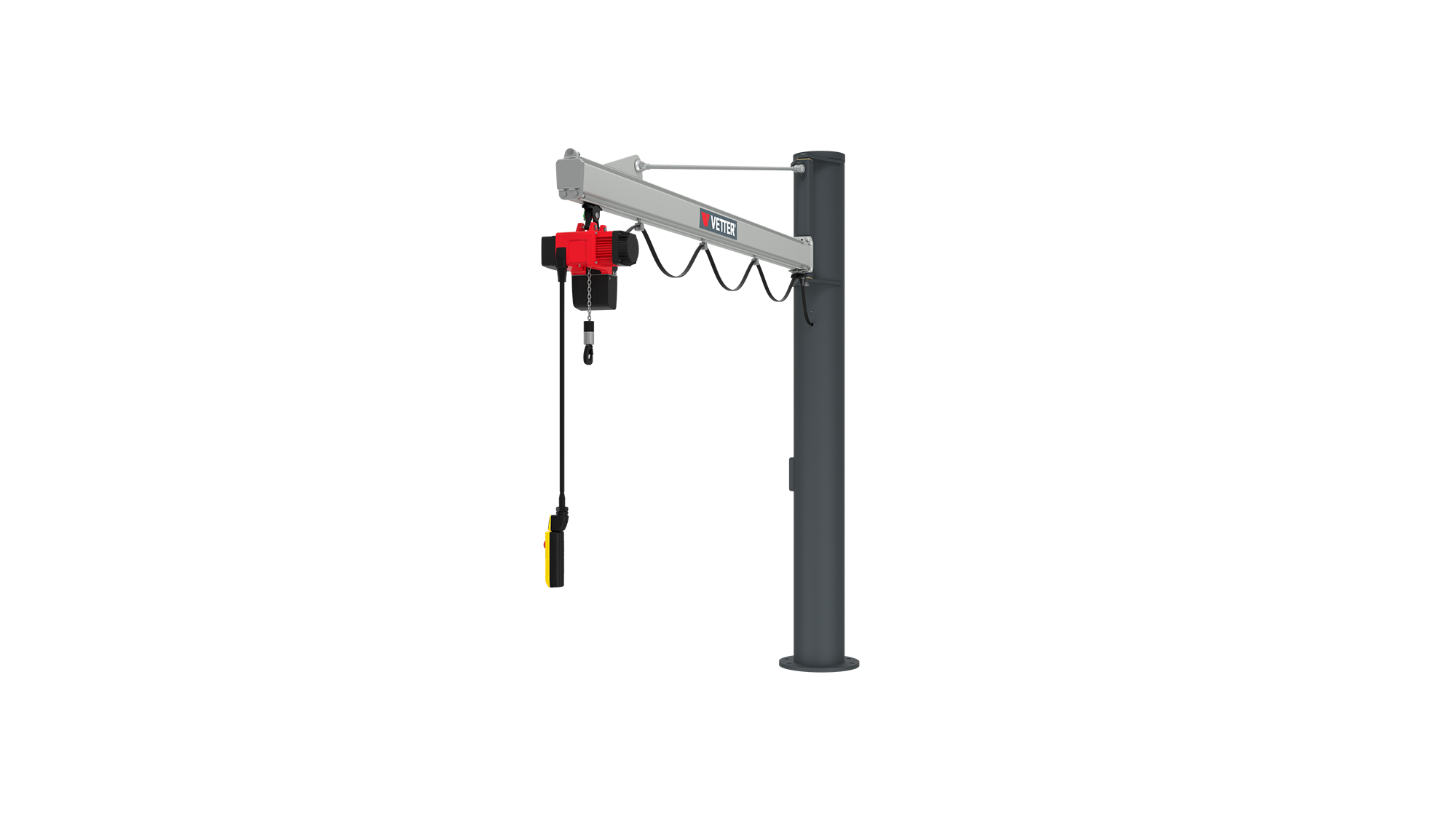

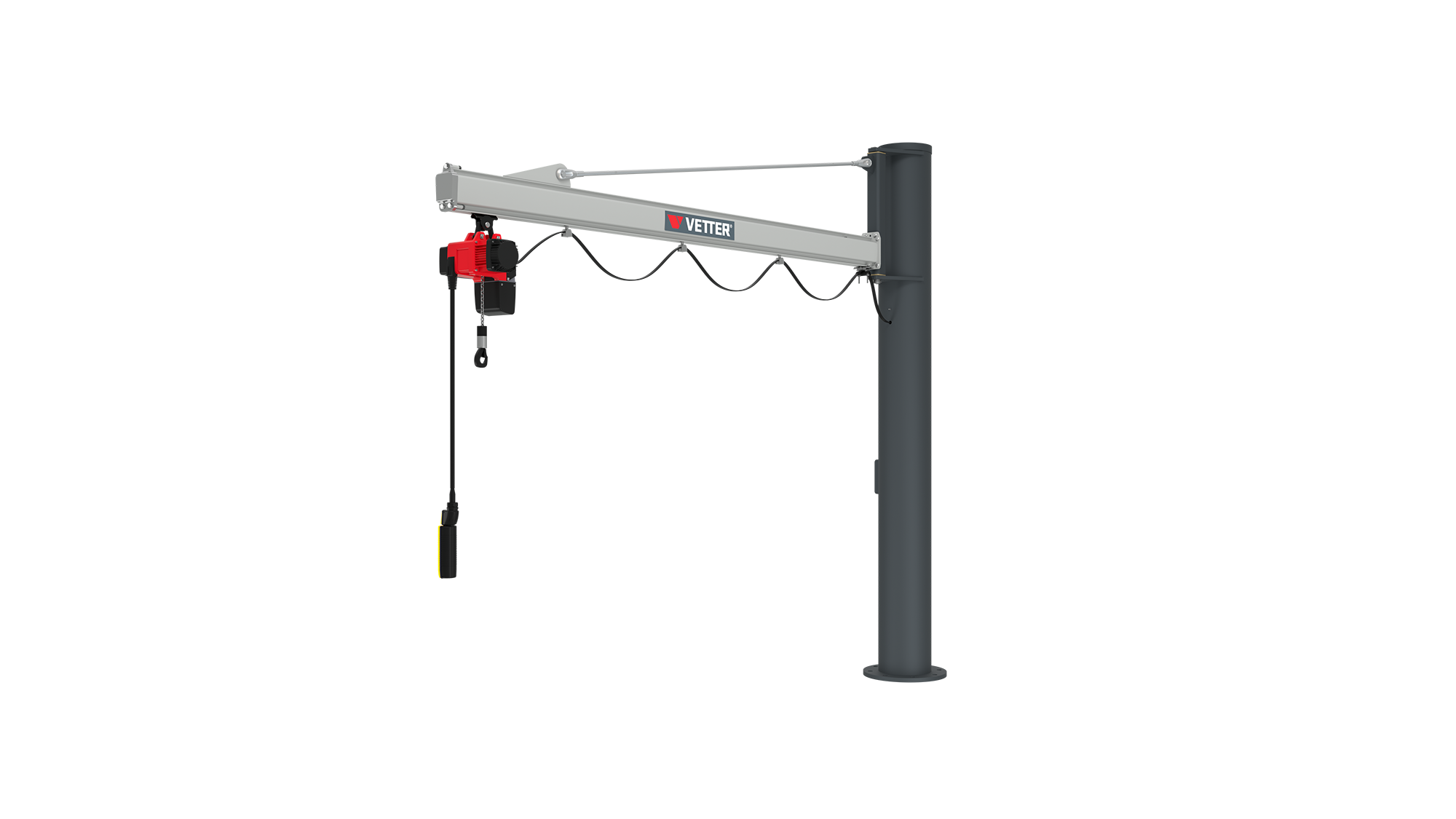

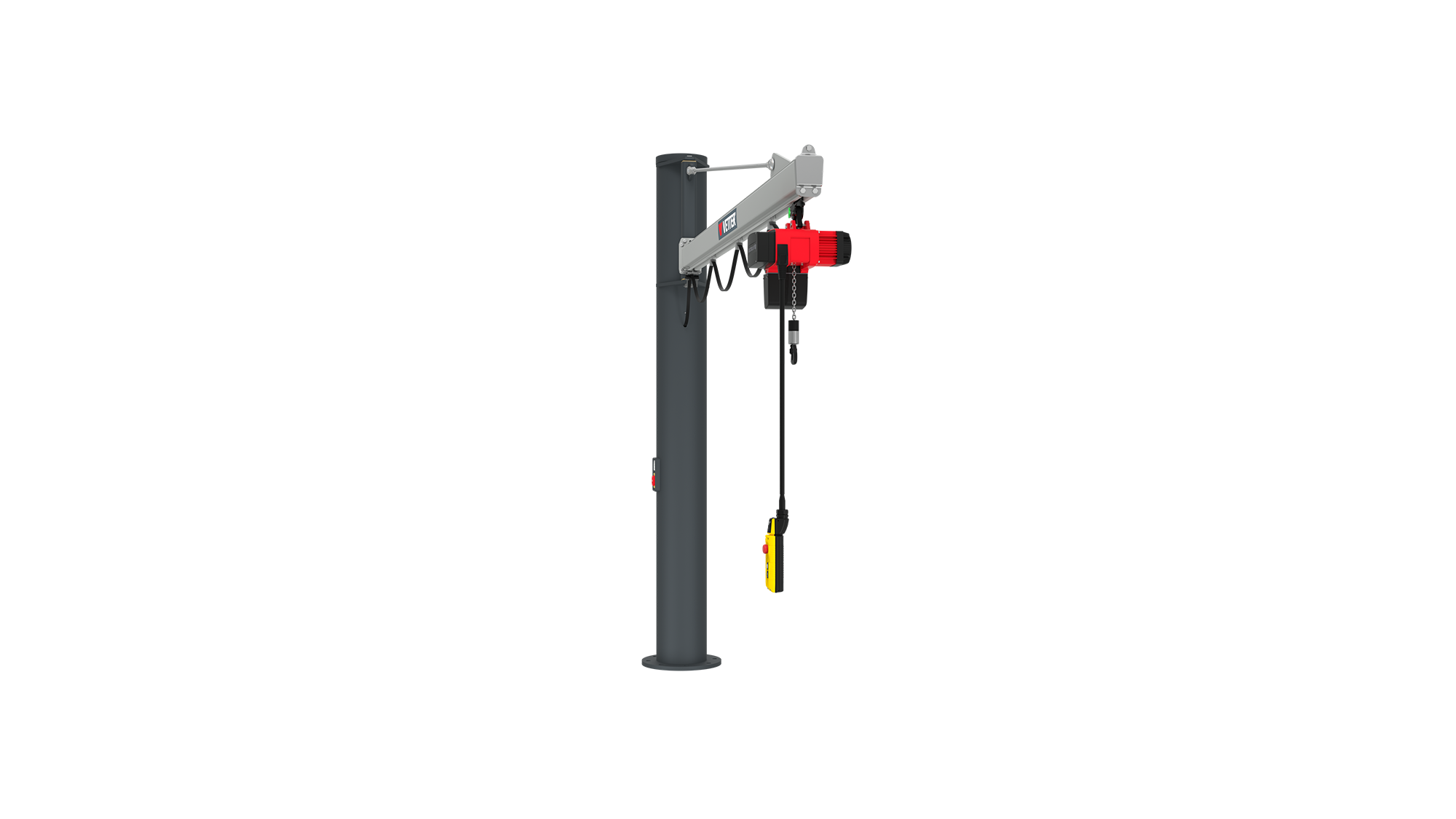

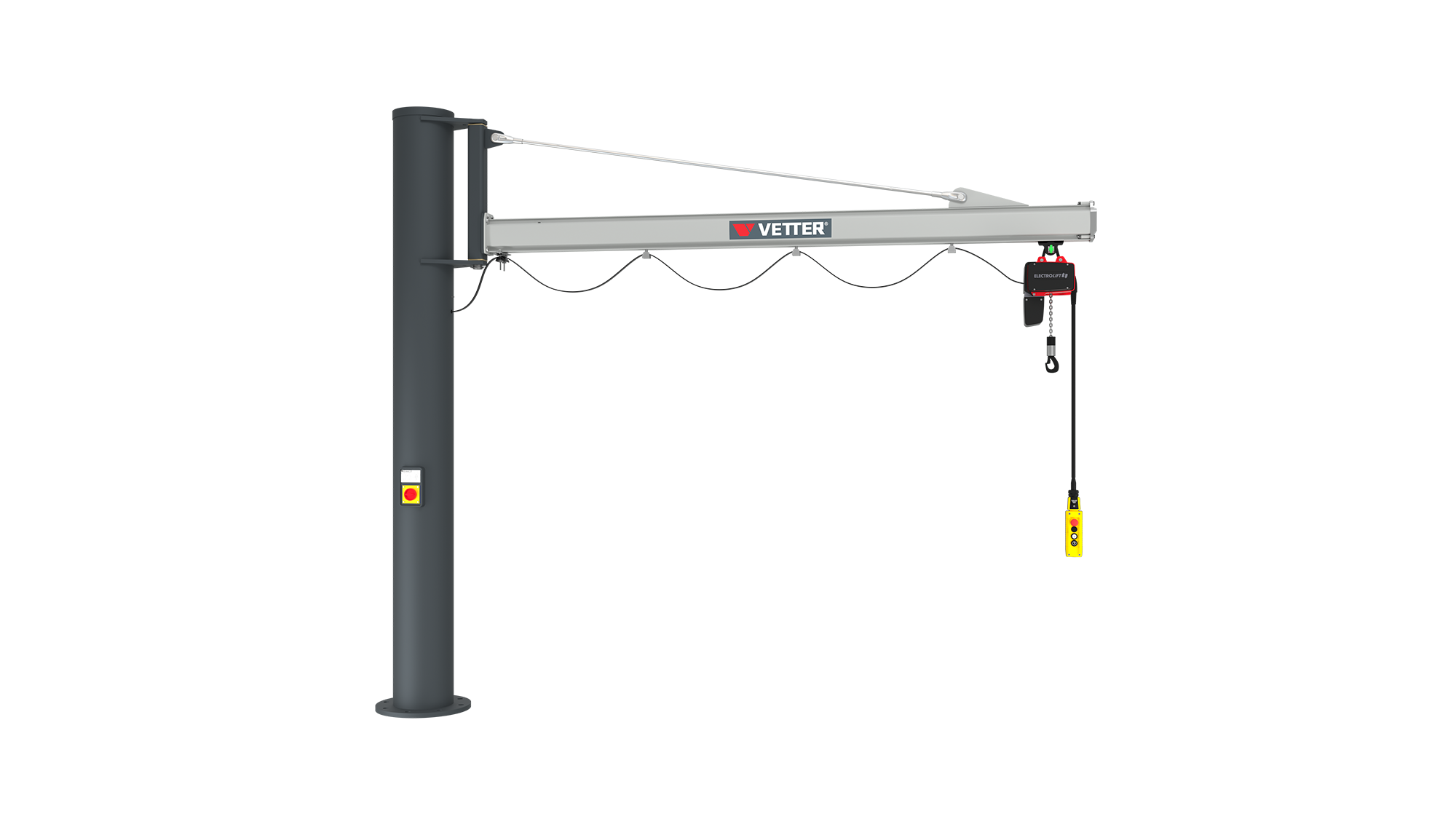

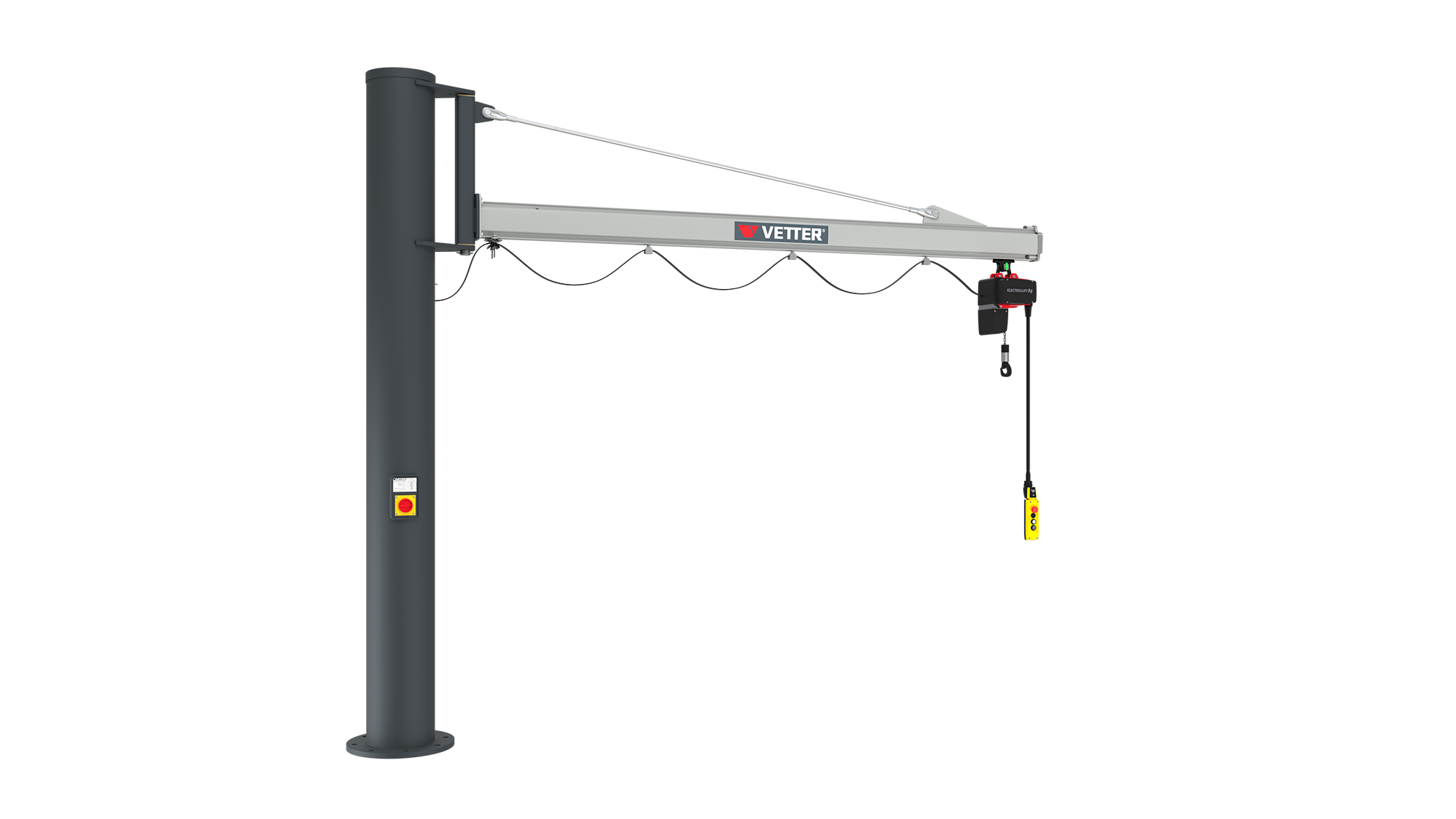

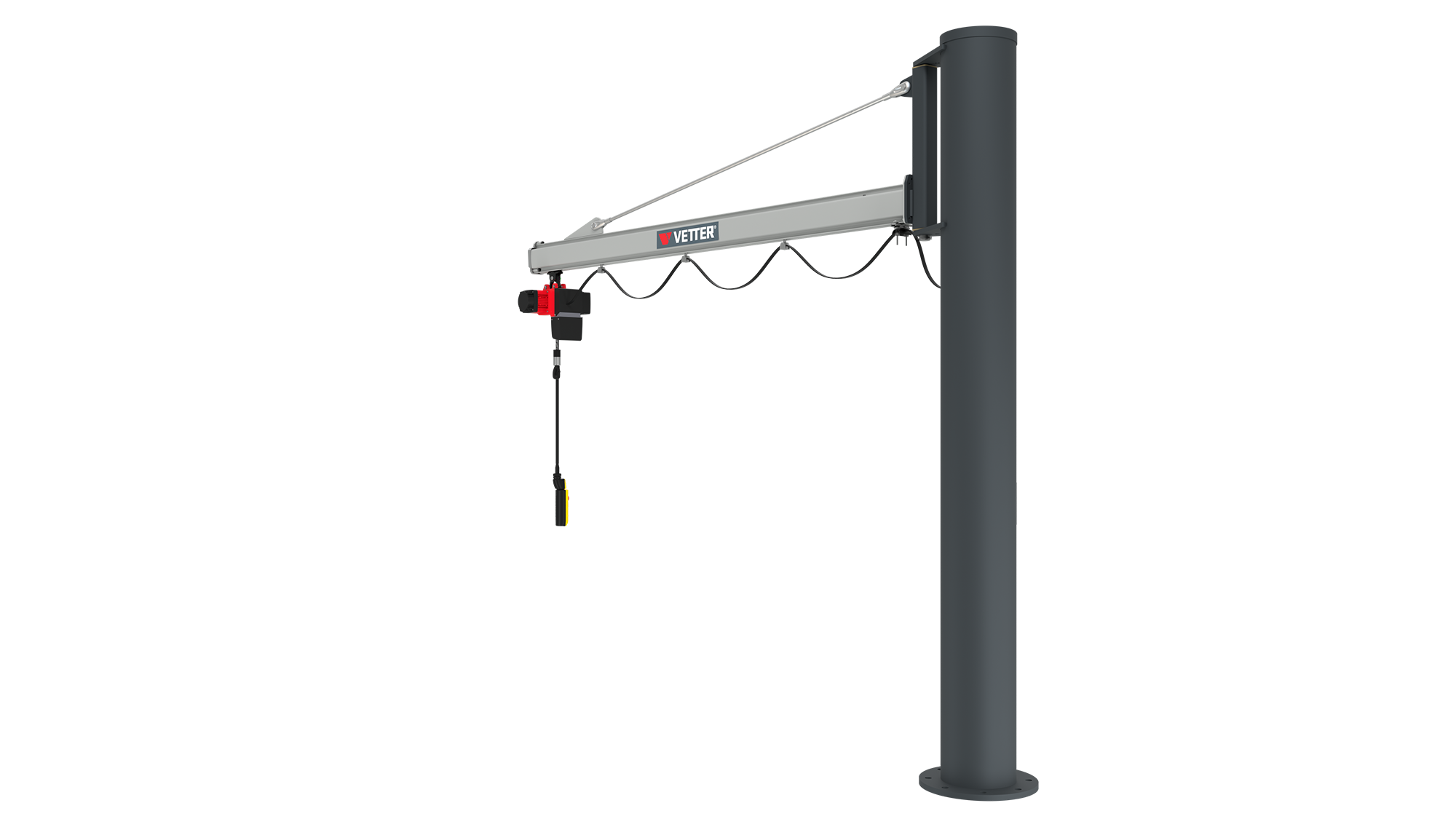

Vue 3D
Accessoires
Fixation
Fixation par chevilles sur dalle en béton
Système de plaque à cheviller VAS2
La solution innovante pour la fixation des potences sur fût par chevilles sur une dalle en béton existante. Avec le système breveté de plaque à cheviller de VETTER, les travaux de génie civile ne sont plus nécessaires.
Fixation dans un massif avec tiges d’ancrage
Ancre Fix
La fixation classique dans un massif avec des tiges d’ancrage, un gabarit et un kit d‘écrous et de rondelles, y inclus un plan détaillé avec les informations nécessaires concernant la taille et l’armature du massif.
Fixation dans un massif sans tiges d’ancrage sortant du sol
Ancrage Top
La fixation alternative dans un massif sans tiges d’ancrage saillantes (pas de risque de trébuchement). La surface du massif reste praticable jusqu’au montage de la potence. La mise en service immédiate de la potence est possible comme le scellement n’est pas nécessaire.
Fixation dans un massif avec montage optimale très simple
Ancrage Compact
Cette fixation dans un massif réunit les avantages de l’ancrage Top avec une grande facilité de montage. L’assemblage des différents éléments d’ancrage au chantier n’est plus nécessaire. Le positionnement sur les pieds réglables se fait facilement dans la fosse du massif.
Fixation sur structure en acier ou machine
Semelle plane
Semelle plane ou rectifiée à la machine pour la fixation de la potence sur une structure en acier ou une machine. Vis de fixation à fournir par le client.
Alimentation électrique
Alimentation en courant par câble guirlande à l'intérieur
Alimentation en courant par câble guirlande avec patins coulissant dans le profilé. Borne terminale comprise.
Autres
Mécanisme de blocage de la flèche
Pour le verrouillage de la flèche en plusieurs positions. Actionnement par une tige de poussée / câble de traction (dépend du modèle de potence) avec levier. Verrouillage aussi possible jusqu’à une vitesse de vent de force Beaufort 7 (seulement pour la potence mise hors service avec le palan en position parking).
Butée de rotation
Butée de rotation mécanique, montage et réglage simple et en continu.
Traitement de surface
Structure de la peinture pour une utilisation à l'intérieur
La structure des potences utilisées à l’intérieur est grenaillée et revêtue d’une peinture de haute qualité se référant à la catégorie de corrosivité C2. Elle convient parfaitement aux faibles sollicitations atmosphériques. La couleur standard est jaune de jonquille (RAL 7016) avec une épaisseur nominale de couche de 80 µm. La flèche est en aluminium anodisé. Anneaux en béton sans peinture.
D'autres couleurs RAL, catégories de corrosivité et épaisseurs de couche sont disponibles en option.
