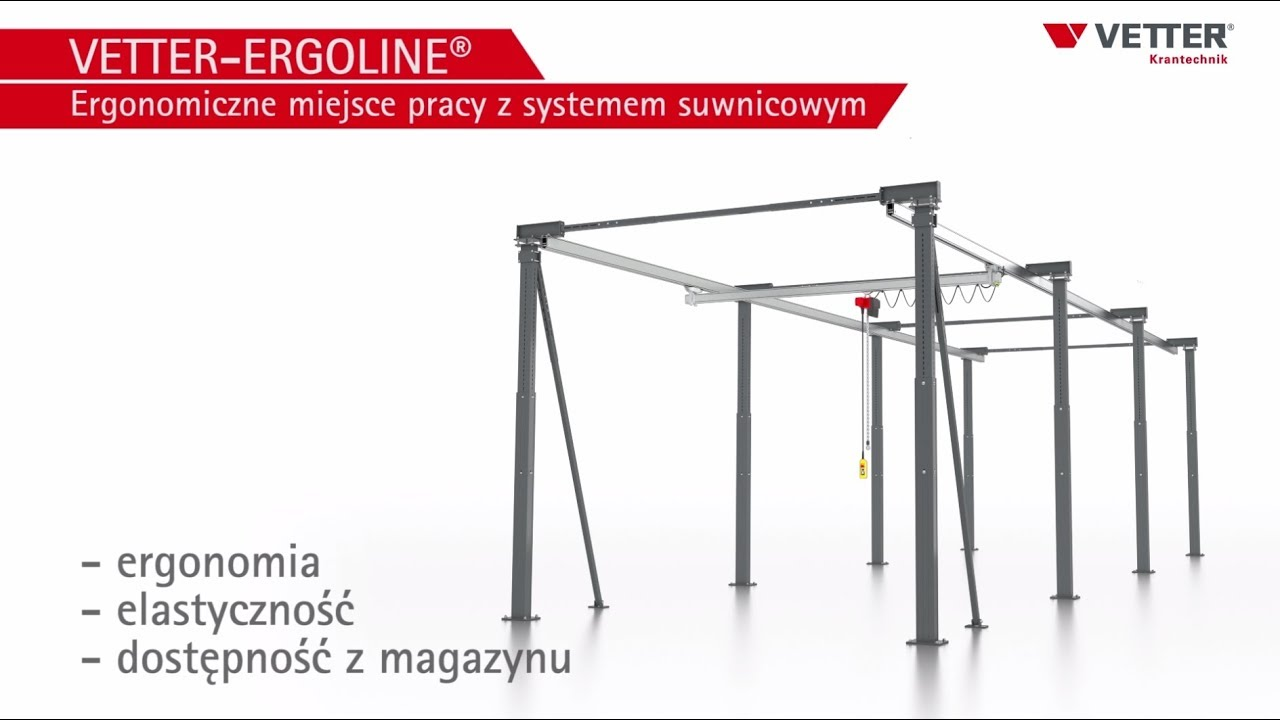

Lekki system suwnicowy
ErgoLine®
Wskazówka Całkowita długość może być dowolnie rozbudowywana poprzez łączenie kilku pól.
Istotne cechy
- Lekki wózek jezdny z nieporównywalnie łatwą obsługą i optymalnymi siłami przejazdu
- Wyjątkowa łatwość obsługi dzięki precyzyjnej kontroli pozycji końcowej
- Kardanowe mocowanie zapewniające swobodną zmianę stopni we wszystkich kierunkach i doskonałą ergonomię
- idealny do połączenia większej ilości stanowisk pracy
- brak obciążenia konstrukcji hali
- wymaga małej przestrzeni
- Słupy z regulowaną wysokością pozwalają na szybką dostawę i proste uruchomienie na miejscu
- Długość / szerokość torowiska może być dostosowana do warunków panujących w pomieszczeniu
Lekki system suwnicowy
Lekki system suwnicowy ErgoLine® jest specjalistą w zakresie obsługi ładunków do 1000 kg, które muszą być szybko i wygodnie przenoszone.
Płynna praca i stabilność sprytnie połączone. Niezrównana łatwość użytkowania. To jest system ErgoLine® firmy VETTER. Zintegrowany układ jezdny z łożyskiem przegubowym to nowatorskie rozwiązanie. Dzięki optymalnej transmisji mocy wyznacza nowe standardy w zakresie płynności.
Podczas gdy konwencjonalne systemy dźwignicowe najlepiej ruszają od pozycji środkowej, system ErgoLine® oferuje precyzyjny i nieporównywalnie łatwy ruch z dowolnej pozycji.
System ErgoLine® ma strukturę modułową. Bezstopniowo regulowane wsporniki w szybki sposób są przymocowane do podpór i zapewniają łatwy montaż za pomocą dynamicznych kotew, co eliminuje skomplikowaną pracę fundamentową
Wsporniki o regulowanej wysokości umożliwiają szybką dostawę i indywidualne dopasowanie systemu na miejscu.
Pasujące wciągniki łańcuchowe ELECTROLIFT® i inne wszechstronne akcesoria są dostępne bezpośrednio u nas.
Dane techniczne
Udźwig: | 80 - 1000 kg |
Szerokość: | 2000 - 10 500 mm |
Długość pola: | 3000 - 10 000 mm |
Dolna krawędź: | 2200 - 5000 mm |
Wysokość całkowita: | 2900 - 5450 mm |
Mosty dźwigowe: | 10 |
EN 13001 Klasa podnoszenia: | HC2 |
EN 13001 Klasa stabilności: | S2 |
Jazda suwnicą: | Ręczny |
Wciągnik: | Łańcuchowy |
Jazda wciągkiem: | Ręcznie |
Lokalizacja instalacji: | Hala |
Max. długość szyny suwnicy: | 80.000 mm |
Długość pól [m]
Udźwig [kg]
3 | 3,5 | 4 | 4,5 | 5 | 5,5 | 6 | 6,5 | 7 | 7,5 | 8 | 8,5 | 9 | 9,5 | 10 | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
80 | |||||||||||||||
125 | |||||||||||||||
250 | |||||||||||||||
320 | |||||||||||||||
500 | |||||||||||||||
630 | |||||||||||||||
800 | |||||||||||||||
1000 |
- ■ Szyna wykonana z profilu aluminiowego □ Szyna wykonana z profilu stalowego z gładką powierzchnią jezdną ze stali nierdzewnej
