Puente grúa ligera
ErgoLine®
Consejo La longitud total puede ampliarse hasta un máximo de 80 m encadenando varios tramos.
Productos destacados
- Tren de rodaje de marcha suave con un manejo incomparable y perfecta distribución de la fuerza de desplazamiento
- Facilidad de manejo inigualable gracias al control preciso de la posición final
- Alojamiento sobre junta cardánica para máxima libertad en todas las direcciones y excelente ergonomía

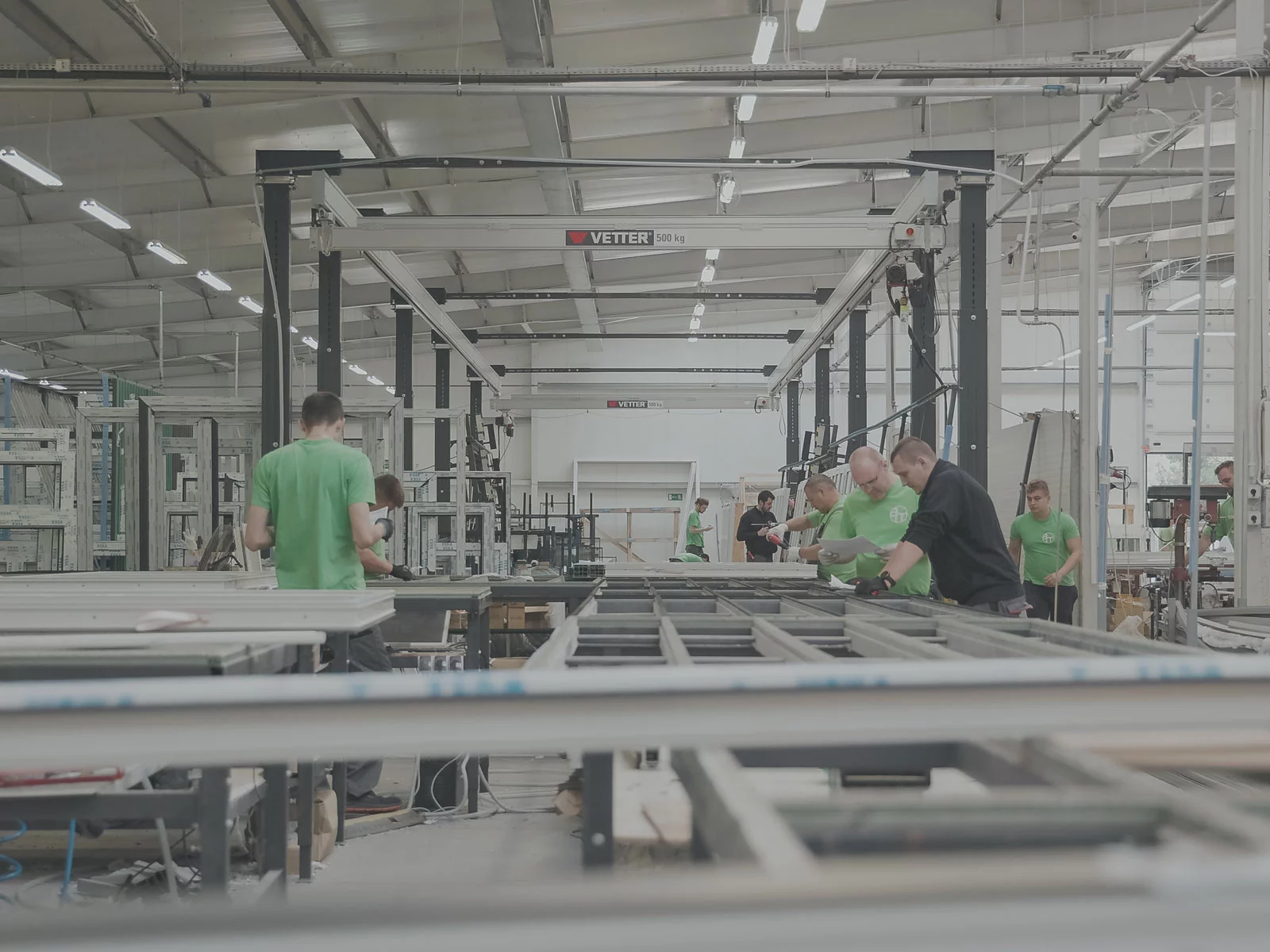

- Ideal para conectar varias estaciones de trabajo
- No ejerce carga sobre la estructura de la nave
- Requiere poco espacio de instalación
- Sus soportes ajustables en altura permiten una entrega rápida y una fácil puesta en marcha in situ.
- La longitud y ancho de la pluma puede adaptarse a las condiciones del espacio de trabajo.
- Fácil de instalar gracias a la fijación atornillada al suelo de hormigón

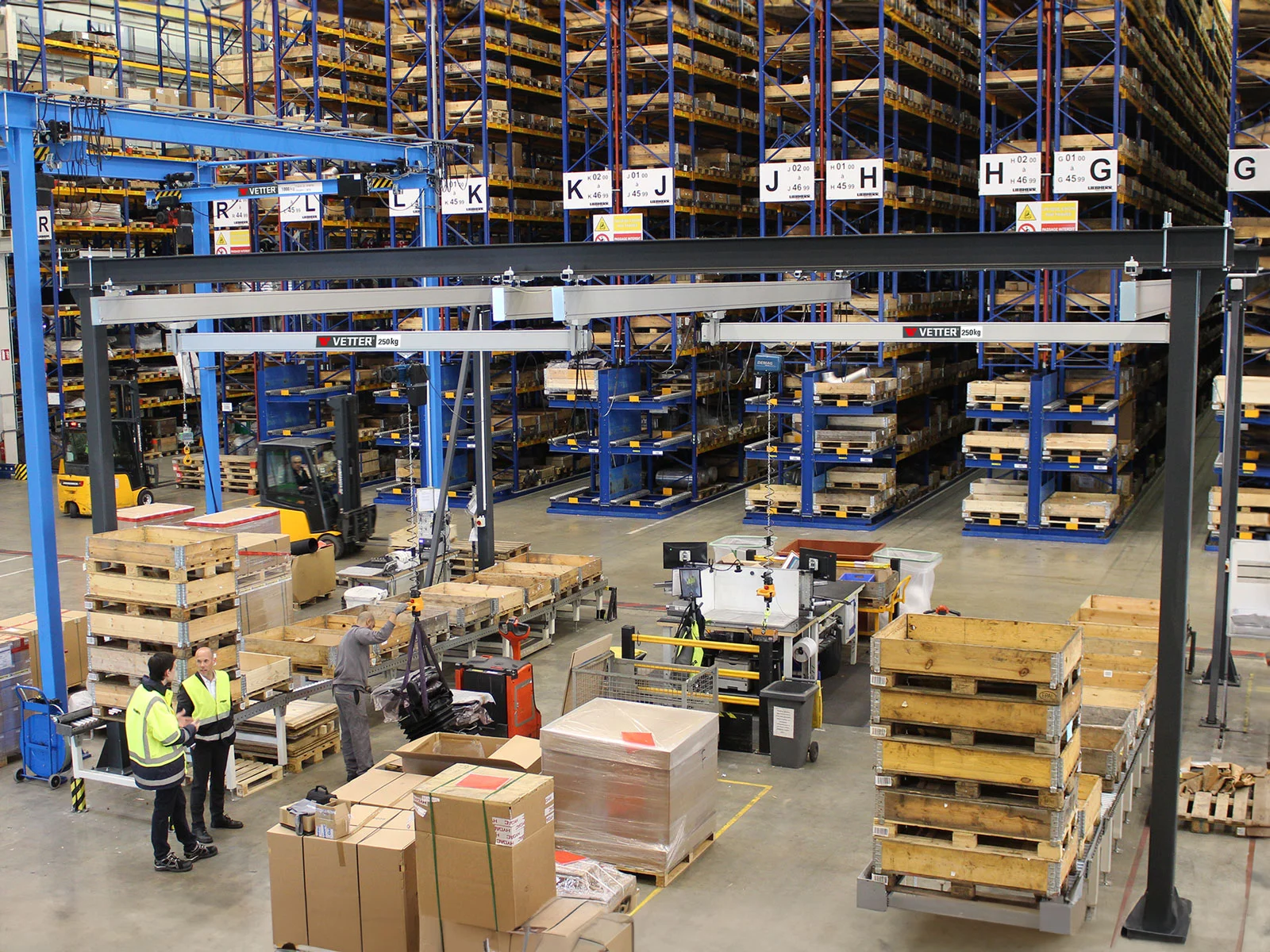

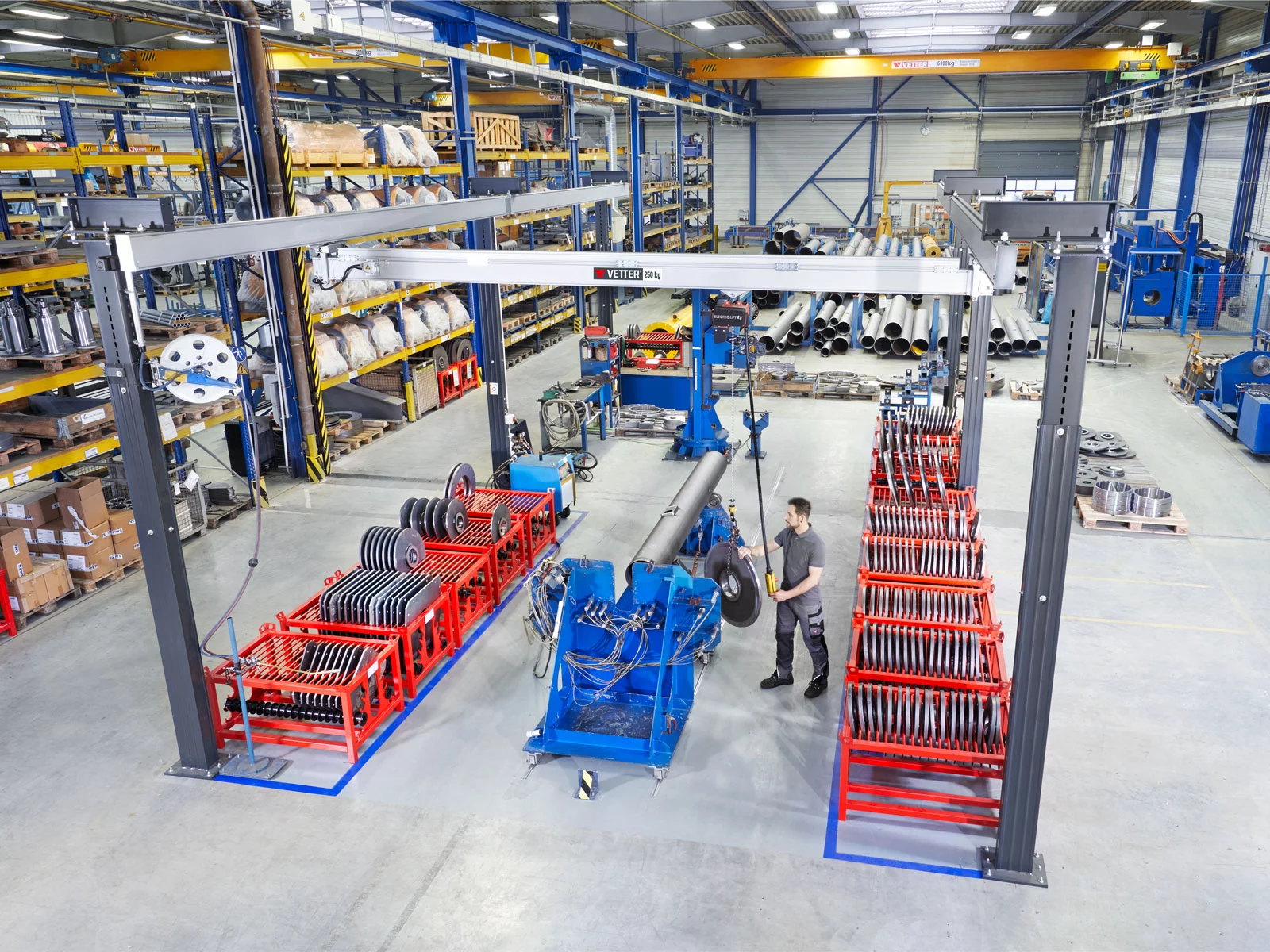

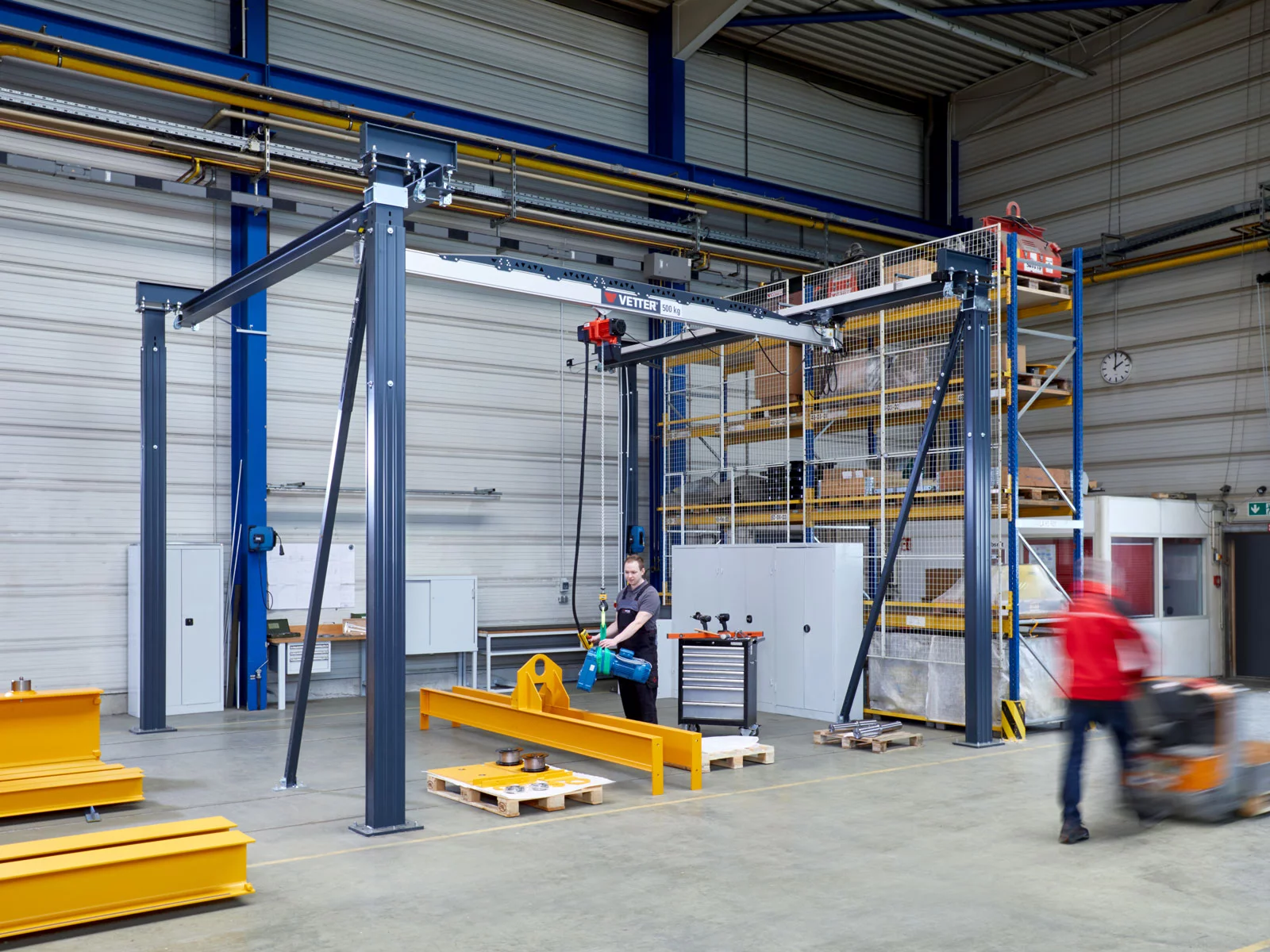

El sistema de grúa ligera
El sistema de puente grúa ligera ErgoLine® es el especialista en la manipulación de cargas de hasta 1.000 kg que deben moverse con rapidez y comodidad:

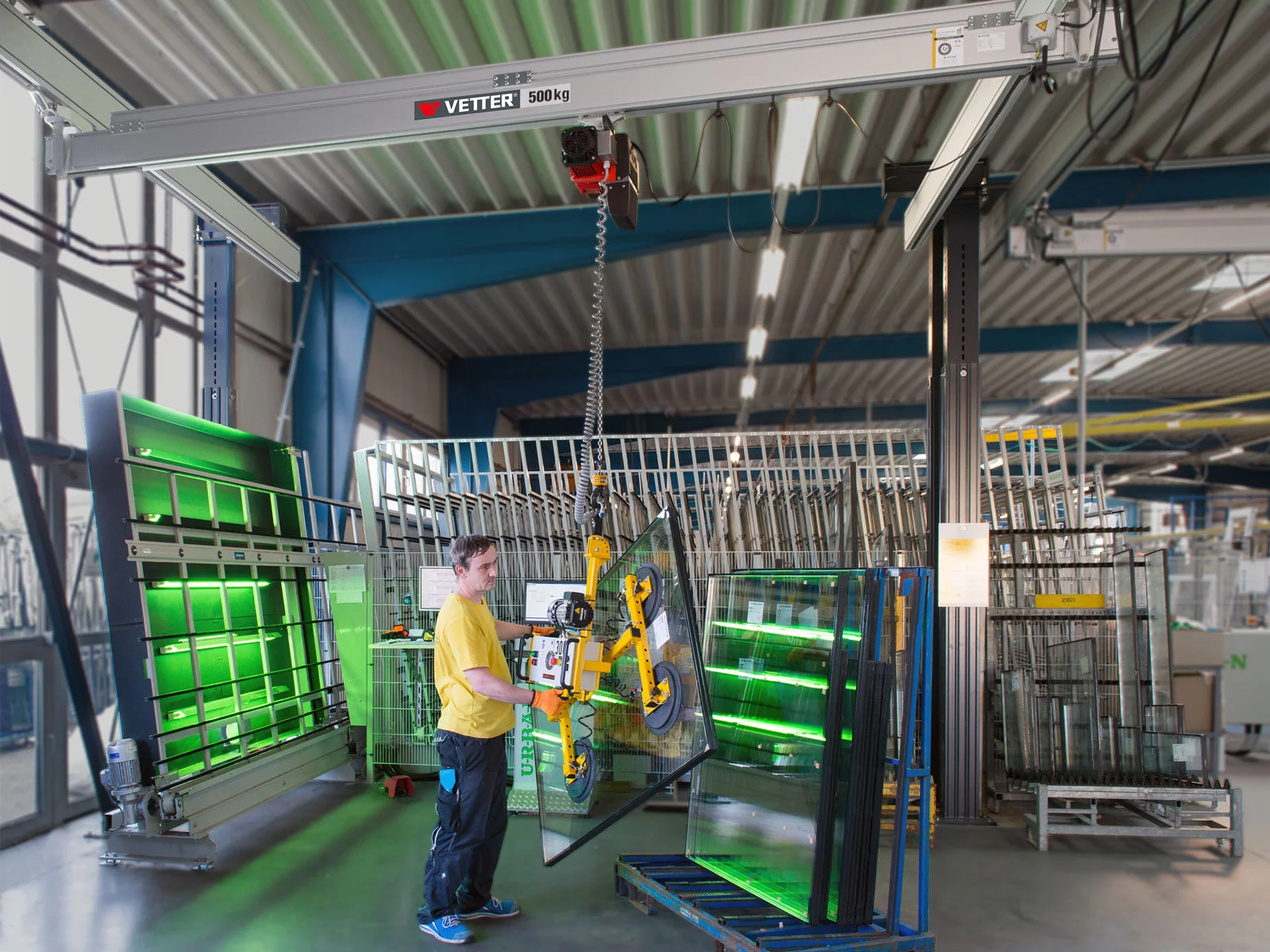

Suavidad de marcha y estabilidad inteligentemente combinadas. Una facilidad de uso inigualable. Así es el sistema ErgoLine® de VETTER. Integra el sistema de tren de rodaje con junta cardánica, una innovación de VETTER. Gracias a la óptima transmisión de potencia, marca nuevos estándares en términos de suavidad de marcha.
Mientras que los sistemas de grúa convencionales permiten moverlos mejor desde el centro, el sistema ErgoLine® ofrece una maniobrabilidad precisa e incomparablemente fácil desde cualquier posición.

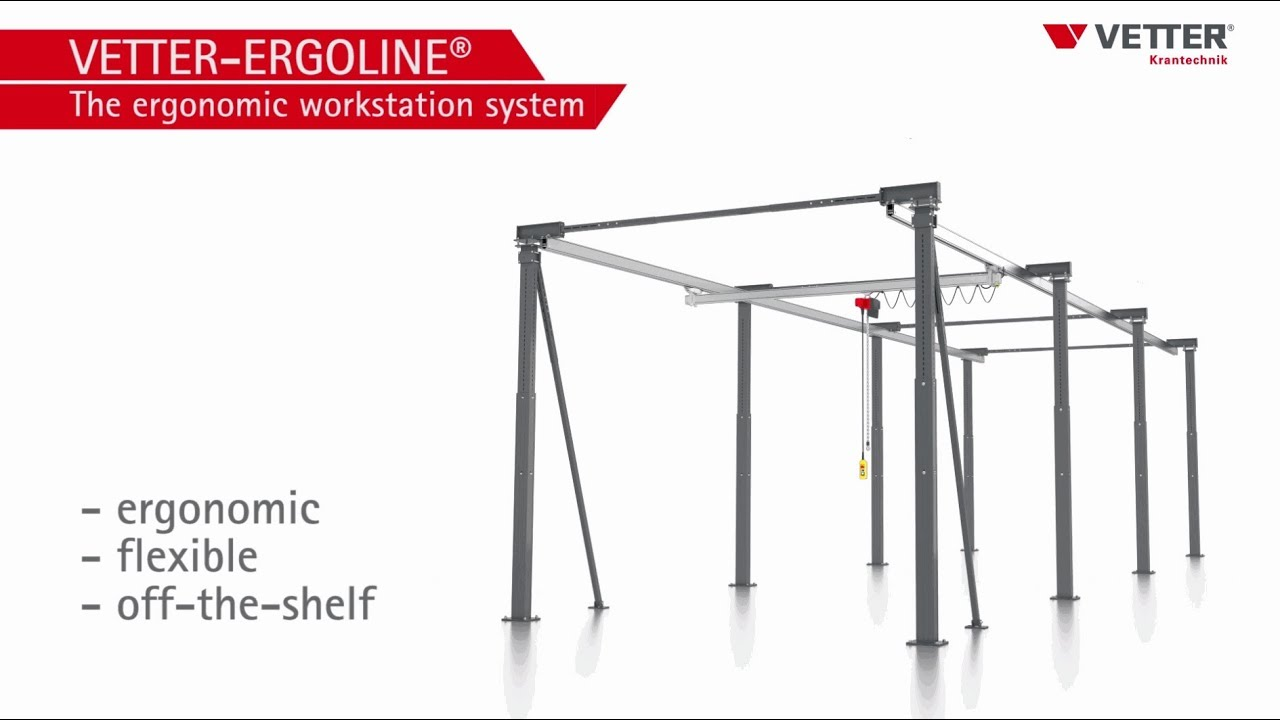

Sistema ErgoLine® con diseño modular: Las plumas ajustables progresivamente se fijan rápidamente a sus soportes y garantizan un montaje sin esfuerzo gracias a anclajes dinámicos compuestos, que eliminan la necesidad de trabajos de cimentación que exigirían mucho tiempo.
Los soportes ajustables en altura permiten una entrega rápida y la personalización del sistema in situ.
VETTER le suministra directamente los polipastos de cadena ELECTROLIFT® y una amplia gama de accesorios.
Datos técnicos
Capacidad de carga: | 80 - 1000 kg |
Ancho: | 2000 - 10 500 mm |
Longitud del campo: | 3000 - 10 000 mm |
Borde inferior: | 2200 - 5000 mm |
Altura total: | 2900 - 5450 mm |
Puentes grúa: | 10 |
EN 13001 Clase de elevación: | HC2 |
EN 13001 Clase de estabilidad: | S2 |
Conducción de grúas: | A mano |
Elevador: | Polipasto de cadena |
Conducción de grúas: | A mano |
Lugar de instalación: | Naves |
Máx. longitud de la grúa: |
Longitud del tramo [m]
Capacidad de carga [kg]
3 | 3,5 | 4 | 4,5 | 5 | 5,5 | 6 | 6,5 | 7 | 7,5 | 8 | 8,5 | 9 | 9,5 | 10 | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
80 | |||||||||||||||
125 | |||||||||||||||
250 | |||||||||||||||
320 | |||||||||||||||
500 | |||||||||||||||
630 | |||||||||||||||
800 | |||||||||||||||
1000 |
- ■ Carril de perfil de aluminio □ Carril de perfil de acero con superficie de rodadura lisa de acero inoxidable
